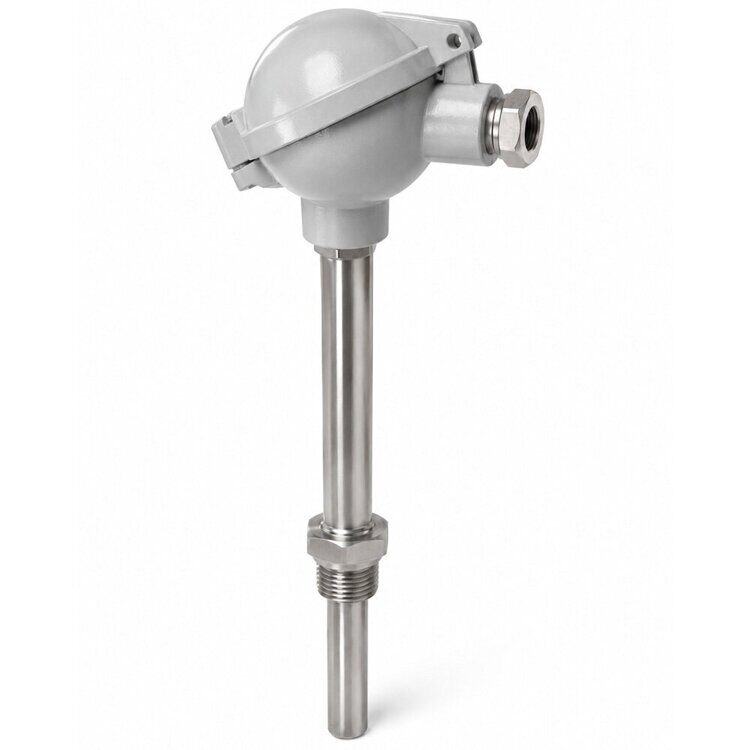

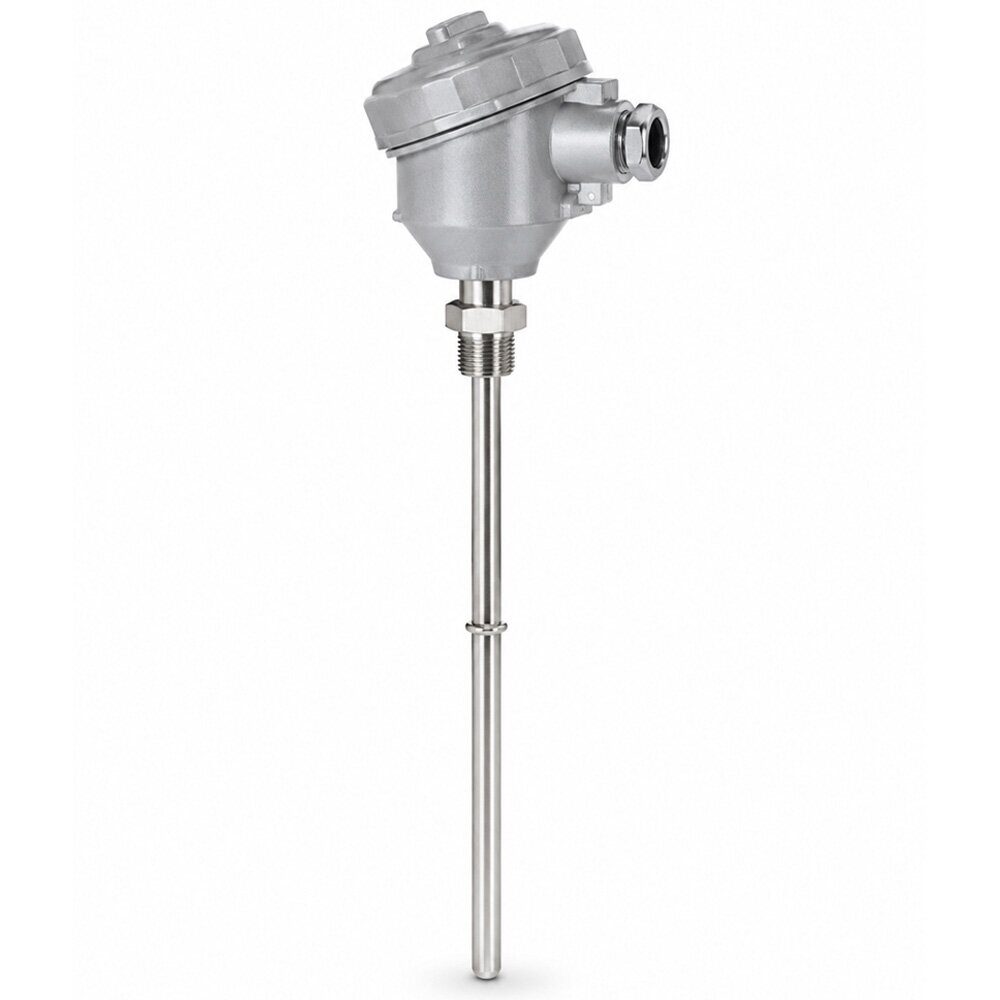

ТХА-КХ 11
ТХА-КХ 11 используется для преобразования температуры в термоэлектрический сигнал, который далее передается на измерительный прибор, контроллер, регистратор, шкаф автоматики или систему АСУ ТП. Такой принцип работы делает термопару удобной для непрерывного контроля температуры в промышленных процессах.
Главное преимущество термопары типа ТХА — широкий температурный диапазон и высокая устойчивость к промышленным условиям эксплуатации. Для термопар ТХА / тип K указывается диапазон измерения от –40 до +1200 °C, а для термопар ТХК / тип L — от –40 до +600 °C.
Термопары исполнения ТХА-11 / ТХК-11 могут применяться для измерения температуры твердых, жидких и газообразных сред. Отдельные модификации серии используются для контроля температуры горячих газов и перегретого пара в потоке со скоростью до 60 м/с, при температуре до 800 °C.
Конструкция датчика может быть разборной, что удобно для обслуживания: при выходе чувствительного элемента из строя можно заменить термопарную вставку без полной замены всего преобразователя. Также возможна поставка термопарных вставок отдельно, в зависимости от требований заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термоэлектрический преобразователь температуры |
| Модель / артикул | ТХА-КХ 11 |
| Тип чувствительного элемента | ТХА |
| Номинальная статическая характеристика | Тип K |
| Материал термоэлектродов | Хромель-алюмель |
| Назначение | Измерение температуры твердых, жидких и газообразных сред |
| Диапазон измерения для ТХА | от –40 до +1200 °C |
| Диапазон измерения для ТХК | от –40 до +600 °C |
| Возможные исполнения серии | ТХА-11-11, ТХА-11-12, ТХА-11-21, ТХА-11-22, ТХА-11-31, ТХА-11-41 |
| Материал защитной арматуры | 12Х18Н10Т или 15Х25Т, зависит от исполнения |
| Материал головки | Алюминиевый сплав / металл |
| Степень защиты | IP65 для большинства исполнений, IP40 для отдельных кабельных модификаций |
| Количество рабочих спаев | 1 или 2 |
| Тип рабочего спая | Изолированный или неизолированный от корпуса |
| Класс допуска | 1 или 2 |
| Условное давление | 0,25 / 6,3 / до 50 МПа — зависит от исполнения |
| Показатель тепловой инерции | ориентировочно 40–90 секунд, зависит от исполнения |
| Монтажная длина L | от 80 до 3150 мм, зависит от модификации |
| Средний срок службы ТХА | около 4 лет при номинальной температуре применения |
| Средний срок службы ТХК | около 6 лет при номинальной температуре применения |
| Межповерочный интервал | обычно 2 года; для отдельных ТХА 2 класса при температуре до 450 °C — до 4 лет |
| Исполнение | с головкой или кабельным выводом |
| Возможность замены вставки | есть, для разборных исполнений |
| Комплект поставки | термоэлектрический преобразователь, паспорт |
Основные исполнения серии ТХА-11 / ТХК-11
ТХА-11-11
Исполнение для измерения температуры твердых тел, жидкостей и газовых сред. Защитная арматура обычно выполняется из стали 12Х18Н10Т, степень защиты — IP65, диапазон для ТХА — до +800 °C. Подходит для стандартных промышленных задач.
ТХА-11-12
Исполнение с защитной арматурой из стали 15Х25Т. Используется для более высоких температур — до +1000 °C. Может поставляться без поверки в зависимости от исполнения.
ТХА-11-21
Модификация с повышенным условным давлением до 6,3 МПа. Применяется в технологических линиях, трубопроводах, емкостях и оборудовании, где требуется надежная установка датчика в рабочую среду.
ТХА-11-22
Исполнение с арматурой из 15Х25Т и рабочим диапазоном до +1000 °C. Подходит для более нагруженных температурных условий.
ТХА-11-31
Исполнение для контроля температуры горячих газов и перегретого пара. Может применяться в потоке до 60 м/с, при давлении до 50 МПа и температуре до +800 °C.
ТХА-11-41
Кабельное исполнение для измерения температуры газов и паров. Отличается наличием кабельного вывода и применяется там, где удобнее подключение без стандартной головки.
Область применения
Термопары ТХА-КХ 11 применяются в промышленности для контроля температуры в оборудовании и технологических процессах, где требуется надежный, ремонтопригодный и устойчивый к нагрузкам датчик.
Основные области применения:
- промышленные печи и термические установки;
- котельные установки;
- паровые и газовые линии;
- трубопроводы и технологические емкости;
- энергетика и теплоэнергетика;
- металлургическое производство;
- химическая и нефтехимическая промышленность;
- машиностроение;
- сушильные камеры;
- вентиляционные и газовые каналы;
- системы автоматического контроля температуры;
- шкафы автоматики, контроллеры, регистраторы и АСУ ТП.
Преимущества
1. Широкий диапазон измерения
Термопара ТХА может использоваться для контроля температуры до +1200 °C, что делает ее подходящей для большинства промышленных процессов.
2. Прочная промышленная конструкция
Защитная арматура из нержавеющих и жаростойких сталей обеспечивает устойчивость к высоким температурам и механическим нагрузкам.
3. Возможность разных исполнений
Модель может подбираться по длине, материалу арматуры, давлению, типу рабочего спая, классу допуска и способу подключения.
4. Совместимость с автоматикой
Термопара легко интегрируется с промышленными регуляторами температуры, ПЛК, регистраторами, измерительными приборами и системами диспетчеризации.
5. Ремонтопригодность
Разборная конструкция позволяет заменить термопарную вставку без полной замены датчика.
6. Работа в сложных условиях
Отдельные исполнения подходят для перегретого пара, горячих газов, высокого давления и потоков с высокой скоростью.
Рекомендации по подбору
При выборе термопары ТХА-КХ 11 важно уточнить:
- рабочий температурный диапазон;
- измеряемую среду;
- давление в процессе;
- монтажную длину;
- диаметр защитной арматуры;
- материал защитного корпуса;
- количество рабочих спаев;
- нужен ли изолированный или неизолированный спай;
- тип подключения — головка или кабельный вывод;
- класс допуска;
- необходимость первичной поверки;
- условия эксплуатации: пар, газ, жидкость, твердая поверхность, поток, вибрация.
