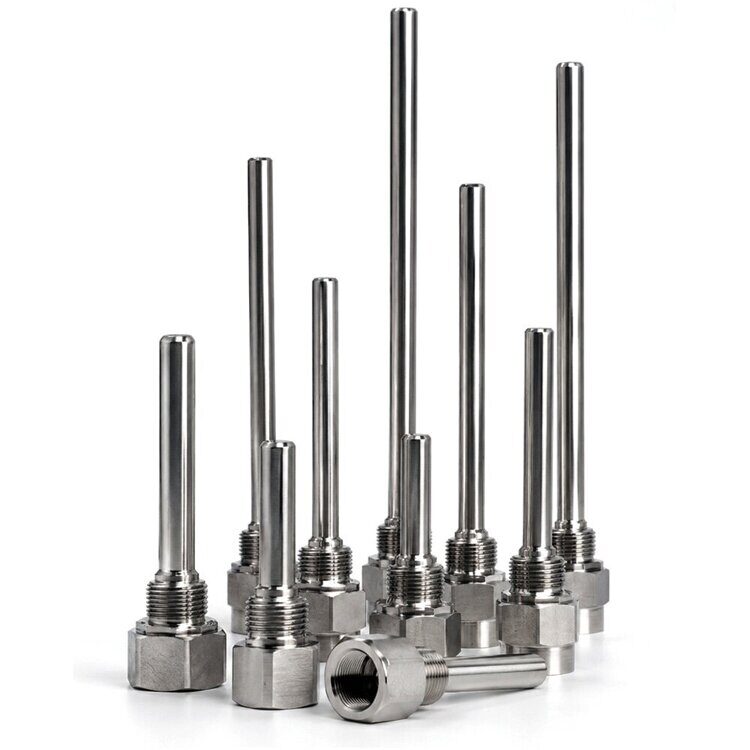

Защитная гильза для термопары — термокарман для датчиков температуры
Защитная гильза для термопары применяется в промышленных системах измерения температуры, где датчик работает в тяжелых условиях: в трубопроводах, емкостях, котлах, печах, теплообменниках, реакторах, паровых линиях и технологических установках.
Термопара устанавливается внутрь гильзы, а сама гильза погружается в рабочую среду. Благодаря этому чувствительный элемент не контактирует напрямую с агрессивной или высокотемпературной средой. Такая конструкция особенно важна в процессах с высоким давлением, высокой скоростью потока, вибрацией, коррозионными жидкостями, перегретым паром и расплавами.
Гильзы могут изготавливаться из различных материалов: нержавеющая сталь, жаростойкая сталь, латунь, AISI 304, AISI 316, AISI 321, AISI 310, 12Х18Н10Т, 15Х25Т, керамика, графит, монель и другие материалы — выбор зависит от температуры, среды и условий эксплуатации. Например, в продаже встречаются защитные гильзы из стали, латуни, нержавеющей стали 304/316 и монеля.
Для стандартных промышленных задач чаще применяются гильзы из нержавеющей стали. Для высокотемпературных процессов используются жаростойкие материалы, например AISI 310 или 15Х25Т. Для агрессивных сред подбираются специальные коррозионностойкие материалы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Защитная гильза / термокарман |
| Назначение | Защита термопары от воздействия рабочей среды |
| Совместимость | Термопары ТХА, ТХК, ТПП, ТПР, датчики температуры, термопреобразователи сопротивления |
| Материал гильзы | Нержавеющая сталь, латунь, AISI 304, AISI 316, AISI 321, AISI 310, 12Х18Н10Т, 15Х25Т, керамика, графит, монель |
| Конструкция | Цельная, сварная, точеная, цилиндрическая, коническая, резьбовая, фланцевая |
| Температура эксплуатации | Обычно до +600 °C для стандартных стальных гильз; выше — при выборе жаростойких материалов |
| Давление рабочей среды | В зависимости от исполнения; для отдельных гильз может достигать 16–25 МПа |
| Присоединение к процессу | Резьба, фланец, сварка |
| Возможные резьбы | M20×1,5, G1/2, G3/4, M27×2 и другие по заказу |
| Внутренний диаметр | Подбирается под диаметр термопары |
| Наружный диаметр | По чертежу или техническому заданию |
| Длина погружной части | По заказу: 60 мм, 100 мм, 160 мм, 200 мм, 250 мм, 320 мм, 500 мм и другие варианты |
| Рабочая среда | Вода, пар, газ, масло, воздух, химические среды, технологические жидкости |
| Монтаж | В трубопроводы, резервуары, емкости, печи, котлы, теплообменники |
| Изготовление | Стандартное или по индивидуальному чертежу заказчика |
Для стандартных защитных гильз встречаются параметры: температура эксплуатации до +600 °C, давление рабочей среды до 16 МПа, внутренняя резьба G1/2, M20×1,5, M16×1,5, материалы AISI 304/316 и внутренний диаметр около 9,5 мм. Также встречаются гильзы с давлением до 25 МПа, наружным диаметром 16 мм и внутренним диаметром 12 мм для монтажа датчиков температуры диаметром до 10 мм.
Область применения
Защитные гильзы для термопар применяются практически во всех отраслях промышленности, где требуется надежное измерение температуры.
Основные сферы применения:
- котельные установки;
- паровые линии;
- трубопроводы воды, пара, газа и масла;
- промышленные печи;
- сушильные камеры;
- теплообменники;
- резервуары и емкости;
- реакторы;
- нефтегазовая промышленность;
- химическая промышленность;
- пищевая промышленность;
- металлургия;
- энергетика;
- машиностроение;
- системы вентиляции и дымоходы;
- автоматизированные системы управления технологическими процессами.
Гильзы особенно важны при монтаже датчиков температуры в сосуды под давлением, трубопроводы и другие технологические объекты, где прямой контакт термопары со средой может привести к быстрому износу или повреждению датчика.
Преимущества защитной гильзы
1. Защита термопары от повреждений
Гильза защищает чувствительный элемент от давления, коррозии, механического воздействия, вибрации, высоких температур и потока рабочей среды.
2. Увеличение срока службы датчика
Так как термопара не контактирует напрямую с агрессивной средой, срок ее эксплуатации значительно увеличивается.
3. Удобное обслуживание
Датчик можно заменить, проверить или откалибровать без демонтажа гильзы и без остановки технологического процесса.
4. Герметичность системы
Гильза сохраняет герметичность трубопровода, резервуара или оборудования даже при извлечении датчика.
5. Универсальность
Гильзы подходят для разных типов термопар и датчиков температуры: ТХА, ТХК, ТПП, ТПР, Pt100, ТСП, ТСМ и других исполнений.
6. Возможность изготовления под заказ
Гильзу можно изготовить по нужной длине, диаметру, резьбе, материалу и чертежу заказчика.
Виды защитных гильз
Резьбовая гильза
Самый распространенный вариант для трубопроводов, емкостей и технологического оборудования. Устанавливается через резьбовое соединение.
Фланцевая гильза
Применяется на объектах, где требуется надежное разъемное соединение и высокая герметичность.
Сварная гильза
Используется там, где требуется постоянное неразъемное соединение с трубопроводом или емкостью.
Коническая гильза
Имеет усиленную конструкцию и применяется в условиях высокого давления, потока и вибрации.
Цилиндрическая гильза
Подходит для стандартных условий эксплуатации и большинства промышленных задач.
Керамическая гильза
Используется для высокотемпературных процессов, например в печах, термических установках и металлургии.
Графитовая гильза
Применяется в отдельных процессах с расплавами металлов, например при работе с алюминием и цветными металлами.
Материалы изготовления
| Материал | Где применяется |
|---|---|
| Латунь | Вода, воздух, неагрессивные среды, невысокие температуры |
| Сталь | Стандартные промышленные условия |
| Нержавеющая сталь AISI 304 | Вода, пар, воздух, общепромышленные процессы |
| AISI 316 | Более агрессивные и коррозионные среды |
| AISI 321 | Повышенные температуры, термостойкие процессы |
| AISI 310 | Высокотемпературные процессы, печи, газовые каналы |
| 12Х18Н10Т | Универсальная нержавеющая сталь для промышленности |
| 15Х25Т | Жаростойкая сталь для высоких температур |
| Керамика | Печи, высокотемпературные среды |
| Графит | Расплавы алюминия и цветных металлов |
| Монель | Агрессивные среды, коррозионная стойкость |
AISI 310 относится к жаростойким сталям и используется там, где требуется устойчивость к окислению и прочность при высоких температурах.
Рекомендации по подбору
При выборе гильзы для термопары необходимо учитывать:
- тип термопары;
- диаметр датчика;
- длину погружной части;
- рабочую температуру;
- давление в системе;
- скорость потока;
- химический состав рабочей среды;
- тип подключения к процессу;
- материал гильзы;
- наличие вибрации;
- требования к герметичности;
- условия демонтажа и обслуживания.
Для воды, пара и воздуха обычно подходят гильзы из нержавеющей стали. Для химически активных сред лучше выбирать AISI 316 или специальные сплавы. Для высоких температур подходят AISI 310, 15Х25Т или керамические гильзы. Для расплавов металлов могут применяться графитовые или специальные защитные гильзы.
Информация для заказа
При заказе защитной гильзы желательно указать:
- тип датчика температуры;
- наружный диаметр термопары;
- требуемую длину гильзы;
- длину погружной части;
- материал гильзы;
- тип резьбы или фланца;
- рабочую температуру;
- давление рабочей среды;
- тип среды;
- наличие чертежа или образца;
- количество изделий.
