Основные технические характеристики
Номинальные статические характеристики (НСХ): ХА (К), XK (L), ХКн (Е), ПП (S), ПП (R), ПР (В), ЖK (J), HH (N), ВР (A-1);
Диапазоны измерения температуры: –40...+200, –40...+400, –40...+600, –40...+750, –40...+850, –40...+1100, –40...+1250, –40...+1300, –40...+1600, –40...+1700, –40...+1800 °С (возможно изготовление термоэлектрических преобразователей (термопар) с нижним диапазоном измерения температуры от –200 °С);
Количество рабочих спаев (изолированных или неизолированных) — 1 или 2;
Классы допусков: 1, 2, 3;
Степень защиты от пыли и влаги:
IP54, IP65 (для исполнений с соединительной головкой);
IP5Х (для исполнений без соединительной головки);
Климатическое исполнение — группа исполнений Д2 (–50...+100 °С);
Показатель тепловой инерции — в соответствии с ГОСТ 6616-94 для конкретных модификаций;
Варианты исполнения: общепромышленное, Л (упрощенное), Ex (ExiaIICT6 X, ExiaIIAT6 X), Exd (1ExdIICT6, 1ExdIICT5), а также В (вибропрочное), ВС (вибропрочное сейсмостойкое — группа исполнений F2, F3, G2), по эскизам и образцам заказчиков;
Материалы чувствительных элементов: при изготовлении преобразователей термоэлектрических ТП-2088, ТП-2388, ТП-2187Exd, ТП-2488, ТП-0295, ТП-0395, ТП-0195, ТП-0198 и ТП-0199 в качестве чувствительного элемента применяется кабель термопарный с минеральной изоляцией в стальной оболочке (КТМС) диаметром от 0,5 до 8 мм;

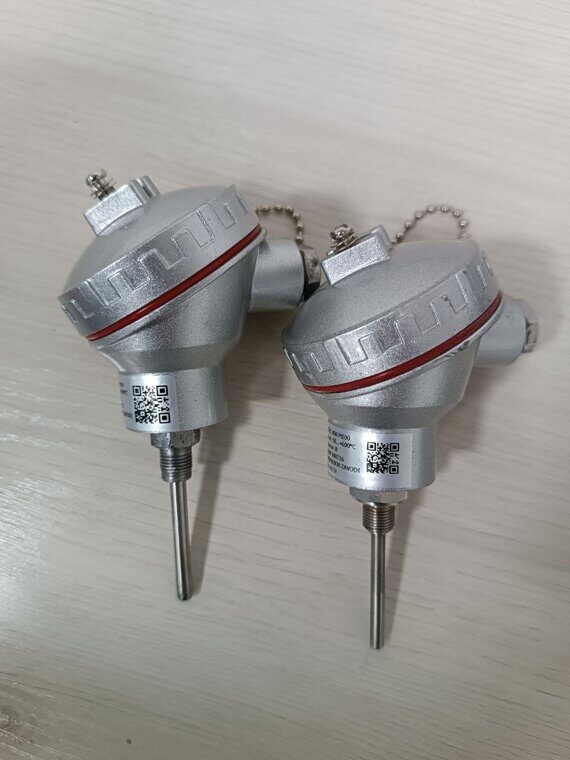

Материалы клеммных головок: стеклонаполненный полиамид, алюминиевый сплав, 12Х18Н10Т;
Материалы арматуры: 12Х18Н10Т; сталь AiSi 310; cплав Inconel тм600; сплав Alloy 740; Luxal 203; Lunit 73; cиалон; карбид кремния; чугун, покрытый пленкой из окиси циркония; ферритная сталь 15Х25Т; сплав на железно-никелевой основе ХН45Ю;
Технологии изготовления термоэлектрических преобразователей (термопар):
металлообработка любой сложности;
изготовление кабельных термопреобразователей полуавтоматическим методом;
лазерная сварка.
Средняя наработка на отказ — не менее 15 000 часов;
Средний срок службы — не менее 6 лет;
Межповерочный интервал (методика поверки в соответствии и ГОСТ 8.338):
6 месяцев (при измерении температуры +1100...+1800 °С);
2 года (при измерении температуры +800...+1100 °С);
4 года (при измерении температуры –40...+800 °С);
Гарантийный срок эксплуатации:
для tmax ≤ 600 °C — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки)*;
для 600 °C < tmax ≤ 1000 °C — 12 месяцев (с момента ввода в эксплуатацию) или 24 месяца (с момента отгрузки)*;
для tmax > 1000 °C — не более 1000 часов (с момента отгрузки)*;
для tmax > 1000 °C и диаметром чехла меньше или равным 2 мм — не более 100 часов (с момента отгрузки)*;
для ТП в чехлах из композитных материалов:
для tmax ≤ 1000 °C — 12 месяцев (с момента отгрузки)*
для tmax > 1000 °C — не более 6 месяцев в стационарном режиме или 20 погружений в среду (с момента отгрузки)*.
