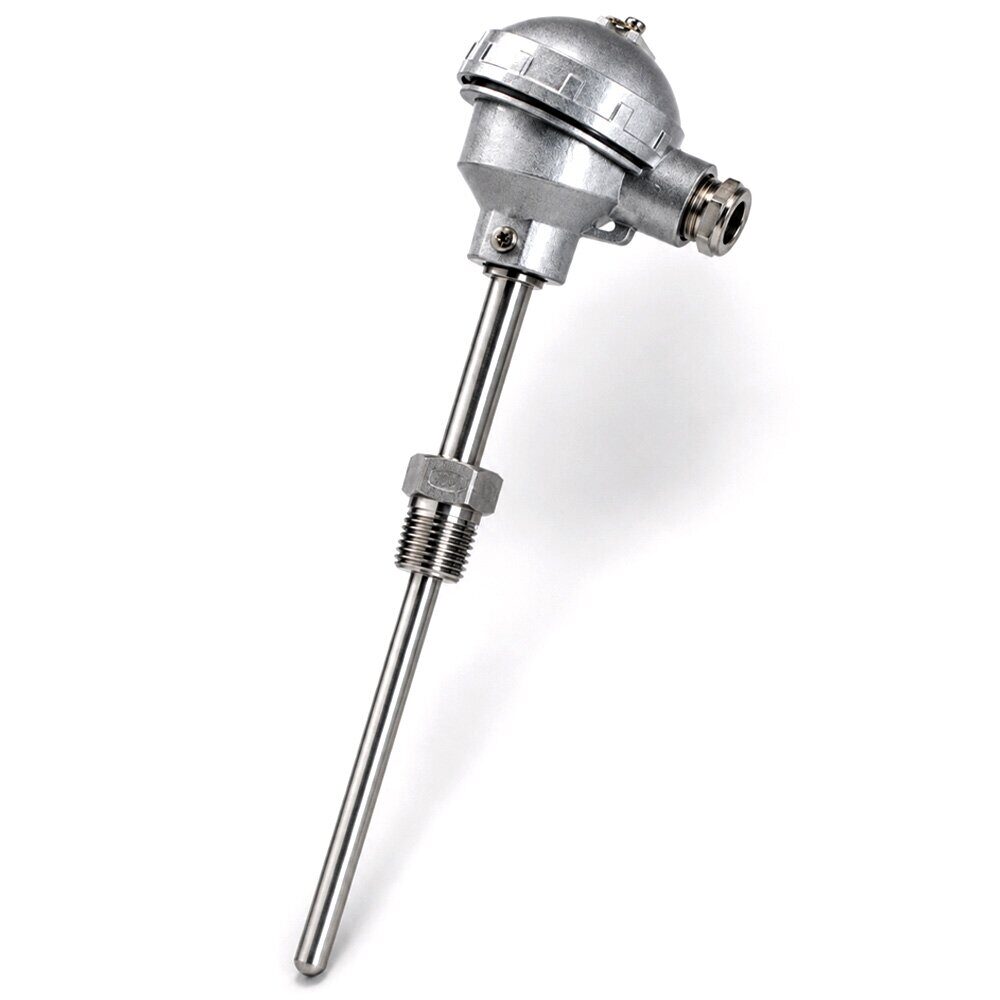

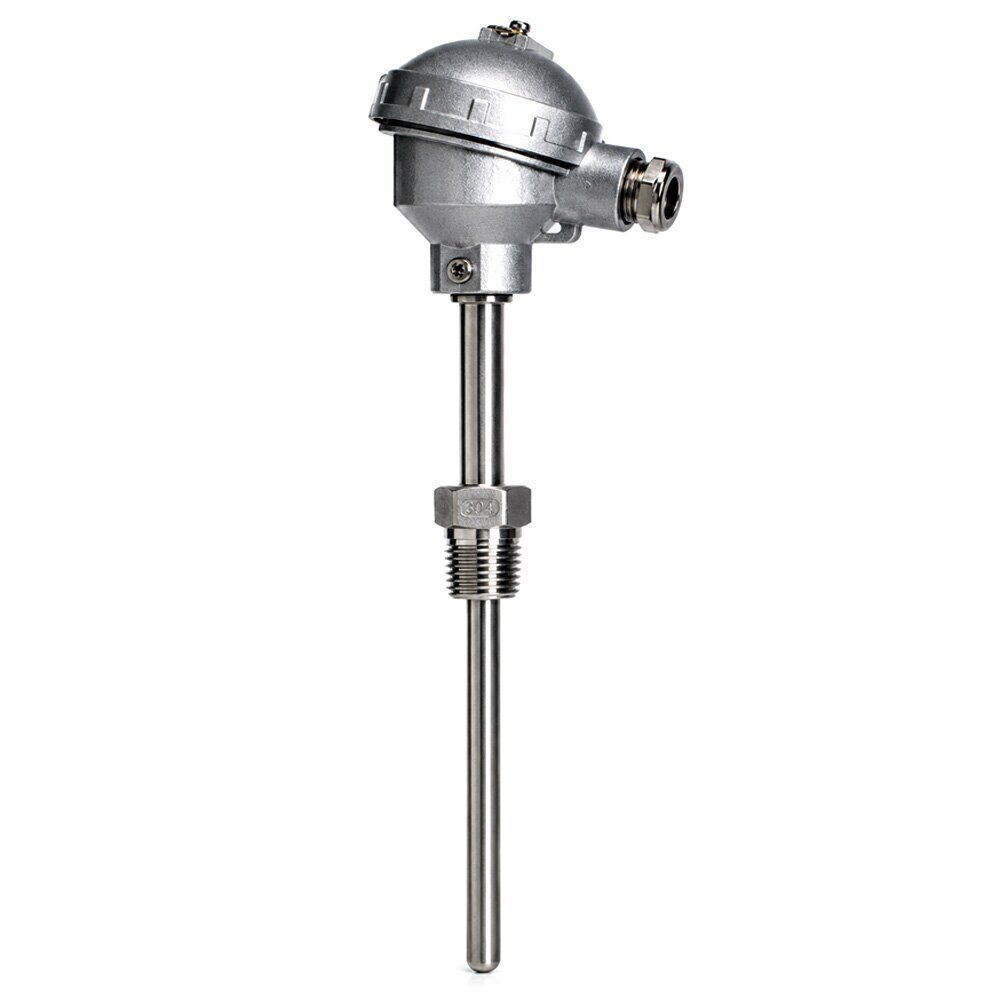

Термопара ТХА-0193 — промышленный термоэлектрический преобразователь температуры, тип K / хромель-алюмель
Термопара ТХА-0193 используется как первичный датчик температуры в промышленных системах измерения и автоматизации. Чувствительный элемент выполнен на основе термопарной пары хромель-алюмель, соответствующей номинальной статической характеристике K по ГОСТ Р 8.585. Для серии 0193 также встречаются исполнения ТХК-L и ТНН-N, однако именно ТХА относится к типу K.
Основное назначение модели — стабильный контроль температуры жидких и газообразных сред в технологических процессах. Защитная арматура предохраняет чувствительный элемент от прямого воздействия рабочей среды, давления, вибрации и механических нагрузок. В зависимости от исполнения термопара может комплектоваться резьбовым присоединением, различной монтажной длиной, одним или двумя рабочими спаями, изолированным или неизолированным спаем.
Для стандартной модели ТХА-0193 указывается рабочий диапазон от –40 до +800 °C с номинальной температурой применения около +600 °C. Для высокотемпературных исполнений серии, например ТХА-0193-Т1, диапазон может доходить до –40…+1000 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термоэлектрический преобразователь температуры |
| Модель | ТХА-0193 |
| Тип термопары | ТХА |
| НСХ | K |
| Материал термоэлектродов | Хромель-алюмель |
| Назначение | Измерение температуры жидких и газообразных сред |
| Измеряемые среды | Химически неагрессивные и отдельные агрессивные среды, не разрушающие материал арматуры |
| Диапазон измерения стандартного исполнения | –40…+800 °C |
| Номинальная температура применения | около +600 °C |
| Диапазон для исполнения ТХА-0193-Т1 | до –40…+1000 °C |
| Класс допуска | 1 или 2 |
| Исполнения серии | ТХА-0193, ТХА-0193-01, ТХА-0193-02, ТХА-0193-03, ТХА-0193-К и другие |
| Возможные материалы защитной арматуры | Нержавеющая и жаростойкая сталь, материал зависит от исполнения |
| Количество чувствительных элементов | 1 или 2, зависит от заказа |
| Тип рабочего спая | Изолированный или неизолированный |
| Подключение | К измерительным приборам, регуляторам, контроллерам и АСУ ТП |
| Применение | Трубопроводы, емкости, котельные, технологические линии, тепловые установки |
Область применения
Термопара ТХА-0193 применяется в промышленных процессах, где требуется надежный контроль температуры жидкой или газовой среды.
Основные области применения:
- трубопроводы воды, пара, воздуха, газа и технологических жидкостей;
- котельные установки;
- емкости, резервуары и технологические аппараты;
- теплообменники;
- сушильные камеры;
- промышленные печи и тепловые агрегаты;
- химическая и нефтехимическая промышленность;
- энергетика и теплоэнергетика;
- металлургия;
- машиностроение;
- системы автоматического регулирования температуры;
- шкафы автоматики, контроллеры, регистраторы и АСУ ТП.
Преимущества ТХА-0193
1. Универсальное промышленное применение
Модель подходит для контроля температуры газообразных и жидких сред в большинстве технологических процессов.
2. Чувствительный элемент типа K
Термопара хромель-алюмель широко применяется в промышленности благодаря стабильному сигналу, надежности и широкому диапазону измерения.
3. Рабочий диапазон до +800 °C
Стандартное исполнение ТХА-0193 рассчитано на измерение температуры до +800 °C, а отдельные высокотемпературные исполнения серии могут применяться до +1000 °C.
4. Возможность выбора исполнения
Можно подобрать модификацию по длине, материалу защитной арматуры, классу допуска, количеству рабочих спаев и типу присоединения.
5. Совместимость с автоматикой
Датчик легко подключается к промышленным регуляторам температуры, контроллерам, регистраторам и системам автоматизации.
Рекомендации по подбору
При заказе термопары ТХА-0193 желательно уточнить:
- требуемый диапазон температуры;
- тип рабочей среды: газ, жидкость, пар, воздух, технологический раствор;
- химическую совместимость среды с материалом защитной арматуры;
- монтажную длину;
- диаметр защитной арматуры;
- тип присоединения к процессу;
- количество рабочих спаев;
- тип рабочего спая — изолированный или неизолированный;
- класс допуска;
- необходимость поверки или калибровки;
- условия эксплуатации: давление, вибрация, влажность, агрессивность среды.
Для стандартных жидких и газообразных сред обычно подходит исполнение ТХА-0193 с диапазоном до +800 °C. Для более высоких температур лучше выбирать исполнение ТХА-0193-Т1 или аналогичную модификацию серии до +1000 °C.
