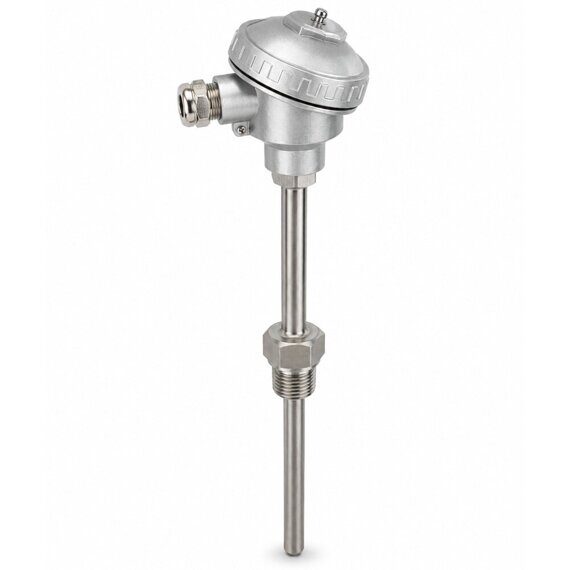

Описание
ТХА-0496 и ТХА-0496-01 применяются в высокотемпературных промышленных процессах, где требуется стабильный контроль температуры в печах, тепловых агрегатах и технологических зонах с интенсивным нагревом. Основная сфера применения — обжиговые печи огнеупорного производства, где датчик контролирует температуру газовой среды внутри печного пространства.
Чувствительный элемент выполнен по номинальной статической характеристике K, то есть используется термопарная пара хромель-алюмель. Такой тип термопары широко применяется в промышленности благодаря хорошей термостойкости, стабильному сигналу и возможности работы при высоких температурах.
Конструкция термопар серии ТХА-0496 является разборной и поставляется с транспортным чехлом. Защитная арматура выполняется без штуцера, а в качестве материала защитной части применяются стали 15Х25Т или ХН45Ю. Погружаемая часть для исполнений ТХА-0496 и ТХА-0496-01 выполняется из керамики диаметром около 20 мм, диаметр защитной арматуры — около 30 мм, материал головки — алюминиевый сплав.
Главное отличие между моделями:
- ТХА-0496 — негерметичное исполнение к измеряемой среде;
- ТХА-0496-01 — герметичное исполнение к измеряемой среде.
Технические характеристики
| Параметр |
Значение |
| Тип изделия |
Термоэлектрический преобразователь температуры |
| Модель |
ТХА-0496 / ТХА-0496-01 |
| Тип термопары |
ТХА |
| Номинальная статическая характеристика |
K |
| Материал термоэлектродов |
Хромель-алюмель |
| Измеряемая среда |
Газовые среды в обжиговых печах, расплавы меди в спокойном состоянии |
| Диапазон измерения температуры |
0…+1200 °C |
| Номинальная температура применения |
около +900 °C |
| Класс допуска |
1 или 2 по ГОСТ 6616 |
| Защитная арматура |
Без штуцера |
| Материал защитной арматуры |
Сталь 15Х25Т или ХН45Ю |
| Диаметр защитной арматуры |
около 30 мм |
| Материал погружаемой части |
Керамика |
| Диаметр погружаемой части |
около 20 мм |
| Материал головки |
Алюминиевый сплав |
| Диаметр термоэлектродов |
Ø 3,2 мм |
| Конструкция |
Разборная, с транспортным чехлом |
| Герметичность ТХА-0496 |
Негерметичное исполнение |
| Герметичность ТХА-0496-01 |
Герметичное исполнение |
| Монтажная длина |
500, 800, 1000, 1250, 1600, 2000 мм — зависит от исполнения |
| Длина преобразователя L |
300, 400, 600, 800, 900 мм — зависит от исполнения |
| Взрывозащита |
Общепромышленное или Exia исполнение |
| Степень защиты |
IP55 / IP66 — зависит от исполнения |
| Назначение |
Контроль температуры высокотемпературных промышленных процессов |
Отличие ТХА-0496 от ТХА-0496-01
| Модель |
Основное отличие |
Где лучше применять |
| ТХА-0496 |
Негерметичное исполнение к измеряемой среде |
Газовые среды в печах, где герметичность не является критичным требованием |
| ТХА-0496-01 |
Герметичное исполнение к измеряемой среде |
Процессы, где требуется более надежная защита чувствительного элемента от среды |
Область применения
Термопары ТХА-0496 и ТХА-0496-01 применяются в высокотемпературных производственных процессах, где необходим надежный контроль температуры.
Основные сферы применения:
- обжиговые печи огнеупорного производства;
- печи для керамики и огнеупорных материалов;
- промышленные термические установки;
- тепловые агрегаты;
- высокотемпературные газовые среды;
- контроль температуры в печном пространстве;
- измерение температуры расплавов меди в спокойном состоянии;
- металлургическое производство;
- предприятия по производству огнеупорных изделий;
- системы автоматического контроля и регулирования температуры.
Преимущества ТХА-0496 / ТХА-0496-01
1. Высокотемпературное исполнение
Датчики рассчитаны на работу при температуре до +1200 °C, что позволяет применять их в печах, обжиговых установках и металлургических процессах.
2. Керамическая погружаемая часть
Керамическая защита обеспечивает устойчивость к высоким температурам и подходит для эксплуатации в печных газовых средах.
3. Надежная конструкция
Разборная конструкция с транспортным чехлом облегчает обслуживание, хранение и транспортировку датчика.
4. Выбор герметичного исполнения
Модификация ТХА-0496-01 подходит для случаев, где требуется герметичность к измеряемой среде.
5. Промышленная совместимость
Термопара может использоваться с регуляторами температуры, контроллерами, регистраторами, шкафами автоматики и системами АСУ ТП.
6. Возможность взрывозащищенного исполнения
Для объектов с повышенными требованиями безопасности возможны исполнения с видом взрывозащиты Exia.
Рекомендации по подбору
При заказе термопары ТХА-0496 / ТХА-0496-01 желательно уточнить:
- модель: ТХА-0496 или ТХА-0496-01;
- нужна ли герметичность к измеряемой среде;
- рабочую температуру процесса;
- монтажную длину;
- длину преобразователя;
- класс допуска — 1 или 2;
- необходимость взрывозащиты Exia;
- степень защиты IP55 или IP66;
- условия эксплуатации: газовая среда, печь, расплав меди;
- количество изделий;
- необходимость паспорта, поверки или калибровки.
Для стандартного контроля газовых сред в обжиговых печах можно применять ТХА-0496. Если важна герметичность к измеряемой среде, лучше выбирать ТХА-0496-01.
