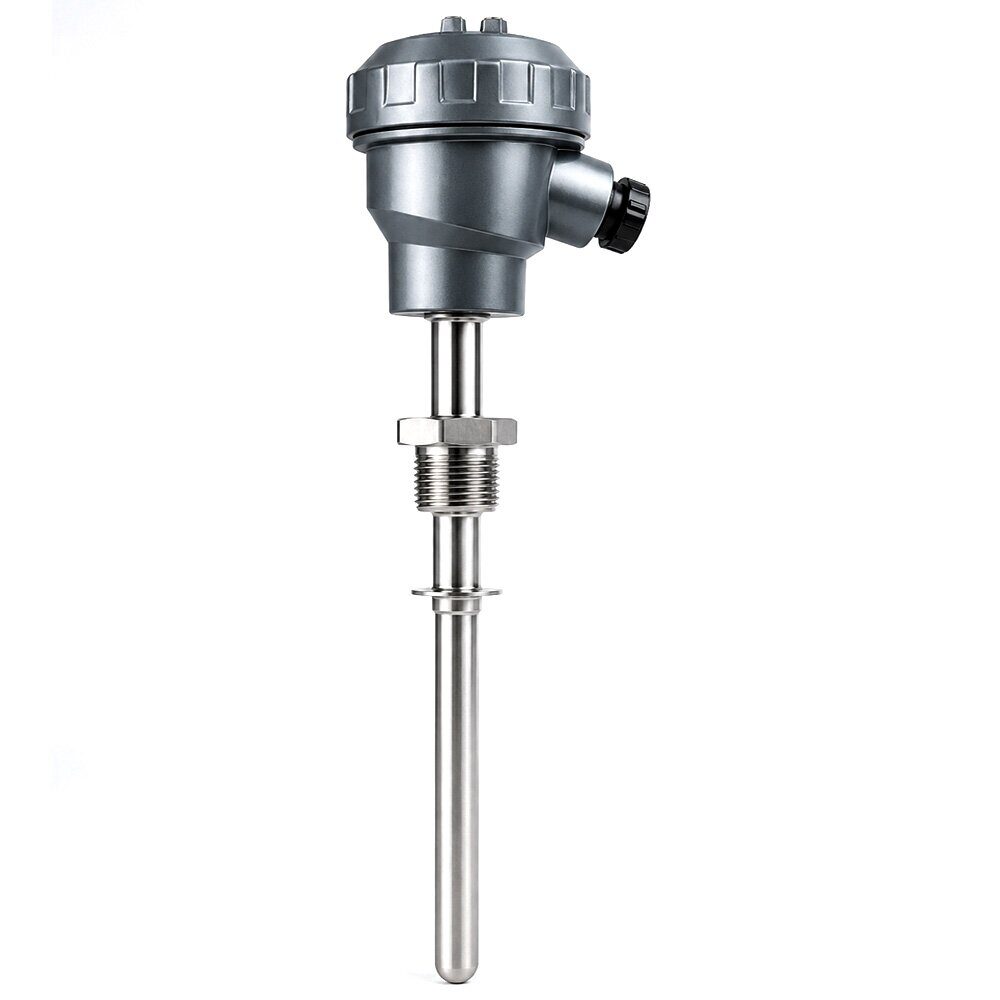

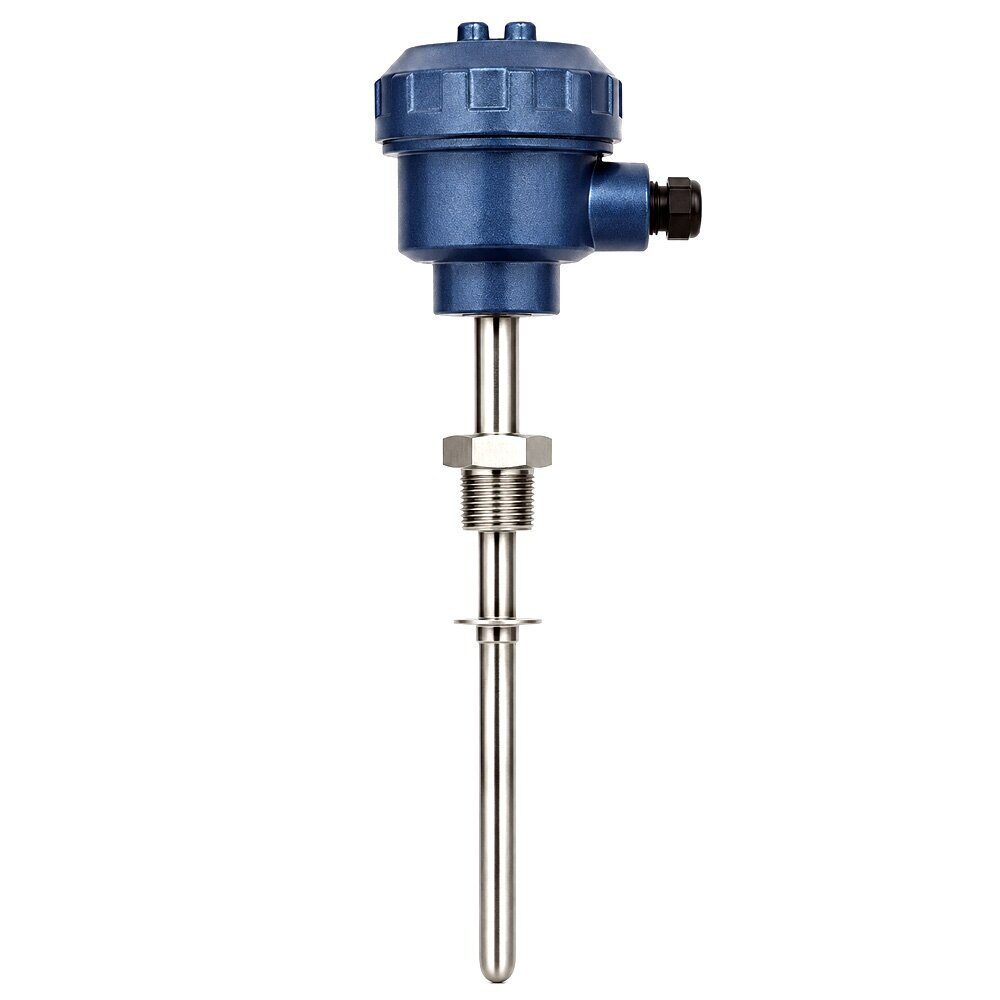

Термопара ТХК-0193-05 / ТХК-0193-06 — промышленный термоэлектрический преобразователь температуры для подшипников и твердых поверхностей
Термопары ТХК-0193-05 и ТХК-0193-06 используются как первичные датчики температуры в системах контроля, защиты и автоматизации промышленного оборудования. Чувствительный элемент выполнен на основе термопары хромель-копель, которая соответствует номинальной статической характеристике L по ГОСТ Р 8.585.
Главное назначение этих моделей — контроль температуры подшипниковых узлов и твердых поверхностей. При работе оборудования подшипники, корпуса и механические части могут нагреваться из-за трения, нагрузки, недостатка смазки или неправильной центровки. Установка термопары позволяет своевременно обнаружить повышение температуры и предотвратить аварийный износ, заклинивание или остановку оборудования.
Термопары ТХК-0193-05/-06 особенно подходят для оборудования, работающего в условиях вибрации и контакта с маслом. Они могут применяться на электродвигателях, насосах, редукторах, компрессорах, вентиляторах, прессах, термопластавтоматах и других механизмах, где требуется постоянный температурный контроль.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термоэлектрический преобразователь температуры |
| Модель | ТХК-0193-05 / ТХК-0193-06 |
| Тип термопары | ТХК |
| НСХ | L по ГОСТ Р 8.585 |
| Материал термоэлектродов | Хромель-копель |
| Назначение | Измерение температуры подшипников, твердых поверхностей, корпусов и головок термопластавтоматов |
| Рабочая среда | Масляная среда, твердые поверхности, узлы с повышенной вибрацией |
| Диапазон измерения ТХК-0193-05 | –40…+200 °C |
| Номинальная температура ТХК-0193-05 | +150 °C |
| Диапазон измерения ТХК-0193-06 | –40…+400 °C |
| Номинальная температура ТХК-0193-06 | +300 °C |
| Класс допуска | 2 по ГОСТ 6616 |
| Устойчивость к механическим воздействиям | Вибропрочное исполнение, группа N3 |
| Исполнение | Общепромышленное или взрывозащищенное Ex |
| Конструкция | Без головки, с защитной арматурой и штуцером |
| Присоединение | Часто встречается штуцер М8×1, зависит от исполнения |
| Подключение | Кабельное подключение к вторичному прибору |
| Применение | Подшипники, корпуса оборудования, термопластавтоматы, червячные прессы, промышленные механизмы |
Отличие ТХК-0193-05 от ТХК-0193-06
| Модель | Диапазон измерения | Номинальная температура | Где лучше применять |
|---|---|---|---|
| ТХК-0193-05 | –40…+200 °C | +150 °C | Подшипники, корпуса и узлы с умеренным нагревом |
| ТХК-0193-06 | –40…+400 °C | +300 °C | Более горячие поверхности, термопластавтоматы, прессовое и нагревательное оборудование |
Область применения
Термопары ТХК-0193-05 и ТХК-0193-06 применяются для контроля температуры механических узлов и поверхностей промышленного оборудования.
Основные сферы применения:
- подшипники и подшипниковые узлы;
- поверхности твердых тел;
- корпуса электродвигателей;
- редукторы и насосные агрегаты;
- компрессоры и вентиляторы;
- механизмы, работающие в масляной среде;
- оборудование с повышенной вибрацией;
- корпуса и головки термопластавтоматов;
- червячные прессы для переработки пластмасс;
- оборудование для переработки резиновых смесей;
- системы аварийной защиты и контроля перегрева;
- шкафы автоматики, регуляторы, контроллеры и АСУ ТП.
Преимущества ТХК-0193-05/-06
1. Специализированное исполнение для подшипников
Датчик подходит для контроля температуры подшипников и узлов, где перегрев может привести к аварийной остановке оборудования.
2. Работа в условиях вибрации
Модель рассчитана на эксплуатацию в вибропрочном исполнении, что важно для насосов, электродвигателей, редукторов, прессов и другого вращающегося оборудования.
3. Подходит для масляной среды
Термопара может использоваться на узлах, работающих в масле или рядом с масляной смазкой.
4. Два температурных диапазона
Можно выбрать исполнение до +200 °C или до +400 °C в зависимости от температуры контролируемого узла.
5. Компактный монтаж
Исполнение без клеммной головки удобно для установки в ограниченном пространстве и на небольших механических узлах.
6. Совместимость с промышленной автоматикой
ТХК-0193-05/-06 подключается к измерительным приборам, регуляторам температуры, контроллерам, системам сигнализации и АСУ ТП.
Рекомендации по подбору
При выборе термопары ТХК-0193-05 или ТХК-0193-06 желательно уточнить:
- требуемый температурный диапазон;
- тип контролируемого узла: подшипник, корпус, поверхность, пресс;
- наличие масла или смазки;
- уровень вибрации;
- способ монтажа;
- длину кабеля;
- тип подключения к прибору;
- необходимость взрывозащищенного исполнения Ex;
- количество датчиков;
- требования к поверке или калибровке.
Для стандартных подшипниковых узлов и корпусов с температурой до +200 °C обычно выбирают ТХК-0193-05. Для более горячих поверхностей, термопластавтоматов и прессового оборудования лучше использовать ТХК-0193-06 с диапазоном до +400 °C.
