Артикул: ТХА-К/ТХК-К/ТЖК/ТНН.103

Рейтинг:

(0 голосов)

Есть в наличии

Цена по запросу

ТУ 4211-039-39375199-15
Область применения

Бескорпусные поверхностные термопреобразователи общепромышленного исполнения.

Конструктивные особенности

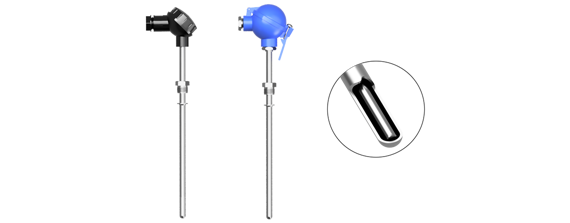

Кабельная термопара без защитного корпуса.
Арматура с подпружиненным штуцером М20×1,5.
Клеммная головка может быть из фенопласта или алюминиевого сплава.

Описание

O'lchov diapazonlari

Termojuft turi	Qoplama materiallari	Kabel diametri, d, mm	Ishlash harorati oralig'i, °S	Nominal harorat, °C
Kimga	C ₃₂₁ , C ₁₀	3; to'rtta; 4,5; 5; 6	-40 dan 800 gacha	600
	C ₃₁₆	3; 4,5; 6	-40 dan 900 gacha	700
	T ₃₁₀ , T ₆₀₀ , T ₇₈	3	-40 dan 1000 gacha	800
	T ₃₁₀ , T ₆₀₀ , T ₇₈	4,5; 6	-40 dan 1100 gacha	900
L	₁₀ dan	3; to'rtta; 4.6; 5; 6	-40 dan 600 gacha	450
J	C ₃₂₁ , C ₃₁₆	3	-40 dan 550 gacha	450
		4.5	-40 dan 650 gacha	550
		6	-40 dan 750 gacha	650
N	C ₃₂₁	3; 4,5; 6	-40 dan 800 gacha	600
	C ₃₁₆	3; 4,5; 6	-40 dan 900 gacha	700
	T ₃₁₀ , T ₆₀₀ , T ₇₈	3	-40 dan 1000 gacha	900
	T ₃₁₀ , T ₆₀₀ , T ₇₈	4,5; 6	-40 dan 1100 gacha	1000
	T45_ _{_}	6	-40 dan 1250 gacha	1100

Texnik jihozlar

Modifikatsiya	Ishlaydigan qurilmalar soni	Tosh diametri, d, mm	Termal inertiya indeksi, s, ortiq emas		O'rnatish yordami, L, mm
Modifikatsiya	Ishlaydigan qurilmalar soni	Tosh diametri, d, mm	isol bilan. uyqu	izolyatsiyalanmagan bilan uyqu	O'rnatish yordami, L, mm
THA -K.103 TXK -K.103 TJK.103 TNN.103	bitta	3	2	1.5	20, 40, 80, 100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600
		4 yoki 4,5	3	2
		5	to'rtta	3
		6	sakkiz	6
	2	4,5 yoki 4,6	3	2

Buyurtmani belgilash misoli

TGK.103	-	2	-	bitta	-	bitta	-	₁₀ dan	-	3/S ₃₁₆	-	250/120	-	F	-	P
bitta		2		3		to'rtta		5		6		7		sakkiz		9

Termal konvertorning turi va modifikatsiyasi
Tolerantlik klassi, 1 yoki 2
Ishchi birlashma izolyatsiyasi: "1" - izolyatsiyalangan, "2" - izolyatsiyalanmagan
Ishchi ulanishlar soni: 1 yoki 2
Himoya mustahkamlovchi material
Termojuft kabelining tashqi diametri, d / simi niqobi ostidagi material
O'rnatish uzunligi, L / yordamchi o'lcham, l
Terminal boshi: F - fenoldan tayyorlangan; A - alyuminiy qotishmasi
Tasdiqlash eslatmasi: P - tekshirish bilan
