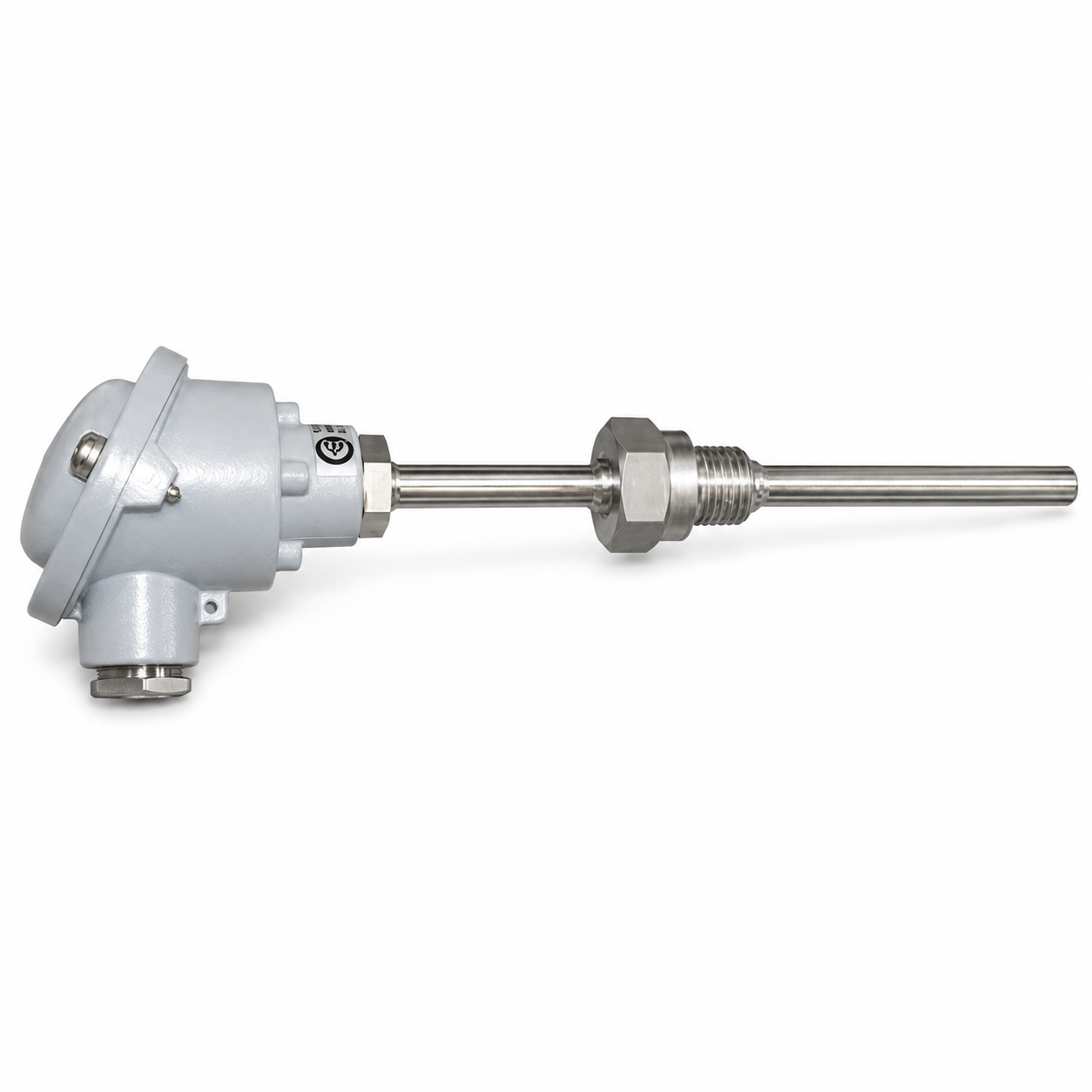

ТСМ-1107 — медный термопреобразователь сопротивления для измерения температуры жидких, газообразных сред и твердых тел
Термопреобразователь сопротивления ТСМ-1107 используется как первичный датчик температуры в системах контроля, регулирования и автоматизации. Принцип работы основан на изменении электрического сопротивления медного чувствительного элемента при изменении температуры. При изменении температуры рабочей среды сопротивление датчика изменяется, а измерительный прибор, регулятор, контроллер или система АСУ ТП определяет фактическую температуру.
ТСМ-1107 применяется в умеренном температурном диапазоне и хорошо подходит для стандартных промышленных и инженерных задач: контроль температуры воды, воздуха, пара, газа, технологических жидкостей и твердых поверхностей. В сравнении с платиновым исполнением ТСП-1107, медный ТСМ-1107 рассчитан на более низкий температурный диапазон, но является практичным и экономичным решением для процессов до +180 °C.
Датчик имеет защитную арматуру из стали 12Х18Н10Т, степень защиты IP55, устойчивость к вибрации N3 и может применяться при условном давлении 0,4 / 6,3 / 10 МПа в зависимости от конструктивного исполнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термопреобразователь сопротивления |
| Модель | ТСМ-1107 |
| Тип чувствительного элемента | Медный |
| НСХ | 50М / 100М |
| Диапазон измерения | –50…+150 °C / –50…+180 °C, зависит от исполнения |
| Класс допуска | B / C |
| Номинальное значение α | 0,00428 °C⁻¹ |
| Время термической реакции | 6,5 / 20 / 40 с, зависит от исполнения |
| Степень защиты | IP55 |
| Материал защитной арматуры | 12Х18Н10Т |
| Условное давление | 0,4 / 6,3 / 10 МПа |
| Устойчивость к вибрации | N3 |
| Климатическое исполнение | У2 / Т2 |
| Средняя наработка до отказа | 70 000 ч |
| Рабочая среда | Жидкие, газообразные среды и твердые тела |
| Подключение | К измерительным приборам, регуляторам, ПЛК, преобразователям и АСУ ТП |
Область применения
ТСМ-1107 применяется для контроля температуры в стандартных промышленных и инженерных системах:
- трубопроводы воды, пара, воздуха и газа;
- котельные установки;
- тепловые пункты;
- теплообменники;
- резервуары, емкости и технологические аппараты;
- системы отопления и теплоснабжения;
- вентиляционные системы;
- технологические линии;
- твердые поверхности и элементы оборудования;
- энергетика и ЖКХ;
- машиностроение;
- шкафы автоматики, регуляторы температуры, ПЛК и АСУ ТП.
Преимущества ТСМ-1107
1. Надежный медный чувствительный элемент
НСХ 50М / 100М обеспечивает стабильное измерение температуры в умеренном диапазоне до +180 °C.
2. Прочная защитная арматура
Защитная арматура из стали 12Х18Н10Т повышает стойкость датчика к промышленным условиям эксплуатации.
3. Работа при давлении
В зависимости от исполнения датчик может применяться при условном давлении 0,4 / 6,3 / 10 МПа, что позволяет использовать его в трубопроводах и технологических линиях.
4. Устойчивость к вибрации
Виброустойчивость N3 делает ТСМ-1107 подходящим для оборудования, где присутствуют механические нагрузки и вибрации.
5. Совместимость с промышленной автоматикой
Датчик легко подключается к регуляторам температуры, контроллерам, индикаторам, регистраторам и системам АСУ ТП.
Отличие ТСМ-1107 от ТСП-1107
| Параметр | ТСМ-1107 | ТСП-1107 |
|---|---|---|
| Чувствительный элемент | Медный | Платиновый |
| НСХ | 50М / 100М | 50П / 100П / Pt100 |
| Диапазон измерения | –50…+180 °C | до –196…+600 °C |
| Класс допуска | B / C | A / B |
| Номинальное значение α | 0,00428 °C⁻¹ | 0,00391 °C⁻¹ |
| Типовое применение | Вода, воздух, пар, газ, умеренные температуры | Более широкий диапазон, повышенная стабильность и точность |
Для стандартных процессов до +180 °C оптимально подходит ТСМ-1107. Если требуется более широкий температурный диапазон или повышенная точность, лучше рассматривать платиновое исполнение ТСП-1107.
Рекомендации по подбору
При заказе ТСМ-1107 желательно уточнить:
- НСХ: 50М или 100М;
- класс допуска: B или C;
- диапазон рабочей температуры;
- монтажную длину;
- диаметр защитной арматуры;
- тип присоединения к процессу;
- условное давление: 0,4 / 6,3 / 10 МПа;
- рабочую среду;
- климатическое исполнение;
- необходимость поверки или калибровки;
- количество изделий.
Для котельных, тепловых пунктов, трубопроводов воды и инженерных систем обычно выбирают исполнение ТСМ-1107, 100М, класс B, с монтажной длиной и давлением под конкретный объект.
