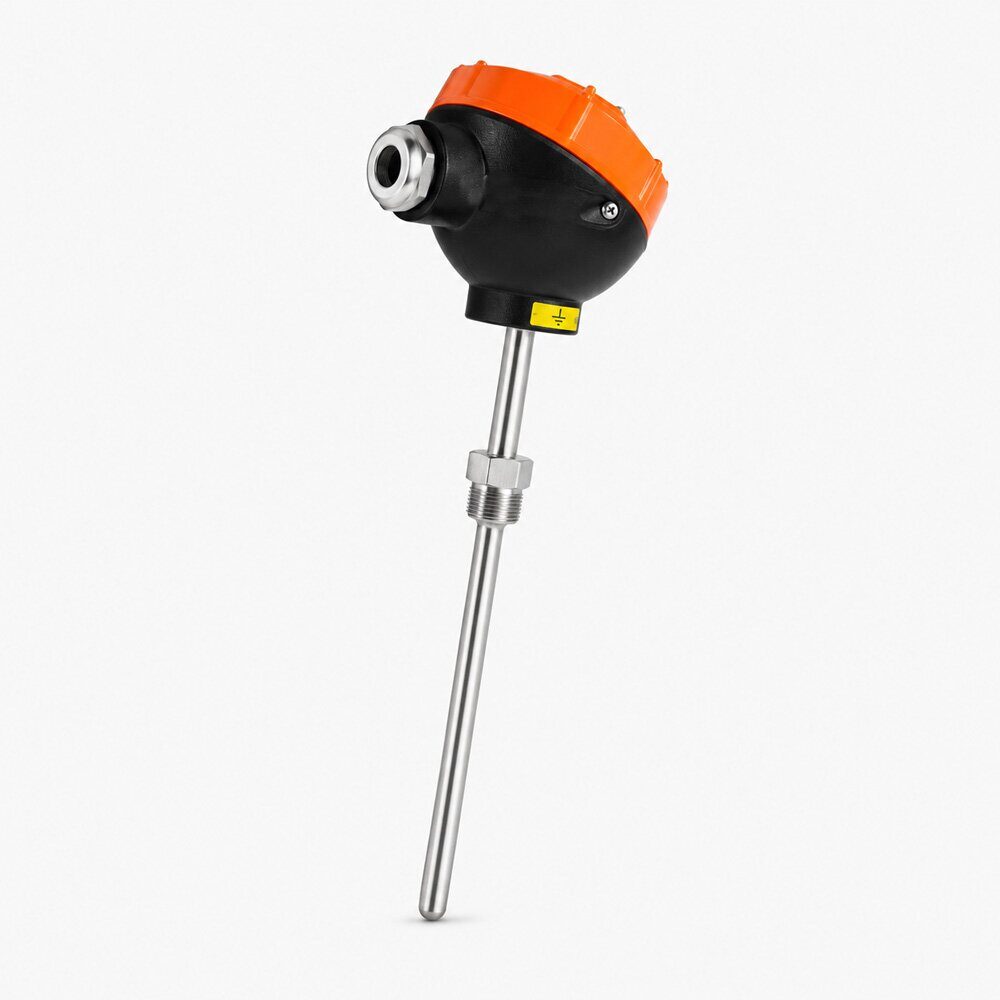

ТСП-50П — платиновый термопреобразователь сопротивления для точного измерения температуры
Термопреобразователь сопротивления ТСП-50П применяется в системах промышленного контроля температуры, где требуется стабильное и достаточно точное измерение. Принцип работы основан на изменении электрического сопротивления платинового чувствительного элемента при изменении температуры.
При повышении температуры сопротивление платинового элемента увеличивается, а измерительный прибор, регулятор температуры, контроллер или преобразователь сигнала определяет фактическую температуру по стандартной характеристике 50П.
Датчики ТСП-50П применяются в трубопроводах, емкостях, котельных установках, теплообменниках, вентиляционных системах, технологических линиях, пищевой, химической, энергетической и машиностроительной промышленности. Для серии ТСП-50П/100П/Pt100/Pt1000-Кл1 указывается диапазон измерения –50…+180 °C, 3-проводная схема подключения, классы допуска A, B, C, а также материалы металлических деталей из пищевой нержавеющей стали 12Х18Н10Т.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термопреобразователь сопротивления |
| Модель / НСХ | ТСП-50П |
| Тип чувствительного элемента | Платиновый |
| Номинальное сопротивление | 50 Ом при 0 °C |
| Принцип измерения | Изменение сопротивления платинового элемента |
| Диапазон измерения | Обычно –50…+150 °C / –50…+180 °C, зависит от исполнения |
| Класс допуска | A, B или C |
| Схема подключения | 2-, 3- или 4-проводная, зависит от исполнения |
| Количество чувствительных элементов | 1 или 2 |
| Материал защитной арматуры | Нержавеющая сталь 12Х18Н10Т, AISI 304, AISI 316 или другой материал по заказу |
| Диаметр защитной арматуры | 4, 5, 6, 8, 10 мм или по заказу |
| Время термической реакции | примерно 7–30 с, зависит от диаметра защитной арматуры |
| Присоединение к процессу | Резьба, штуцер, фланец, защитная гильза или без крепежа |
| Головка | Клеммная головка или кабельное исполнение |
| Степень защиты | IP54 / IP65, зависит от конструкции |
| Рабочая среда | Воздух, вода, пар, газ, масла, технологические жидкости, неагрессивные среды |
| Подключение | К регулятору температуры, ПЛК, индикатору, преобразователю или АСУ ТП |
Для отдельных исполнений ТСП.50П-DIN43650 указываются диапазон –50…+150 °C, класс допуска A или B, 4-проводная схема подключения, степень защиты IP54 и защитная арматура из стали 12Х18Н10Т.
Область применения
ТСП-50П применяется там, где требуется надежный контроль температуры в стандартных промышленных и инженерных процессах.
Основные сферы применения:
- трубопроводы воды, пара, воздуха и газа;
- котельные установки;
- теплообменники;
- резервуары, емкости и баки;
- системы отопления и теплоснабжения;
- вентиляция и кондиционирование;
- технологические линии;
- пищевое оборудование;
- химическая и нефтехимическая промышленность;
- энергетика и теплоэнергетика;
- машиностроение;
- лабораторное оборудование;
- шкафы автоматики, ПЛК, регуляторы температуры и АСУ ТП.
Преимущества ТСП-50П
1. Стабильное измерение температуры
Платиновый чувствительный элемент обеспечивает хорошую стабильность и повторяемость показаний.
2. Промышленное исполнение
Датчик может комплектоваться защитной арматурой из нержавеющей стали, клеммной головкой, резьбовым присоединением или кабельным выводом.
3. Удобное подключение
Возможны 2-, 3- и 4-проводные схемы подключения. Для снижения влияния сопротивления проводов чаще применяют 3- или 4-проводное подключение.
4. Разные варианты монтажа
ТСП-50П может устанавливаться в трубопроводы, емкости, гильзы, теплообменники и технологическое оборудование.
5. Совместимость с автоматикой
Датчик подходит для работы с регуляторами температуры, измерительными приборами, контроллерами, регистраторами и системами АСУ ТП.
6. Возможность изготовления под заказ
Можно подобрать длину, диаметр, материал корпуса, тип резьбы, класс допуска, схему подключения и тип головки под конкретную задачу.
Рекомендации по подбору
При заказе ТСП-50П желательно уточнить:
- диапазон измеряемой температуры;
- класс допуска: A, B или C;
- схему подключения: 2, 3 или 4 провода;
- длину погружной части;
- диаметр защитной арматуры;
- материал защитной арматуры;
- тип присоединения: резьба, штуцер, фланец или гильза;
- исполнение: с клеммной головкой или кабельное;
- степень защиты;
- рабочую среду;
- давление в процессе;
- необходимость поверки или калибровки.
Для стандартных задач чаще выбирают исполнение ТСП-50П, класс B, 3-проводная схема, защитная арматура 12Х18Н10Т или AISI 304. Для более точных измерений рекомендуется класс A и 4-проводное подключение.
