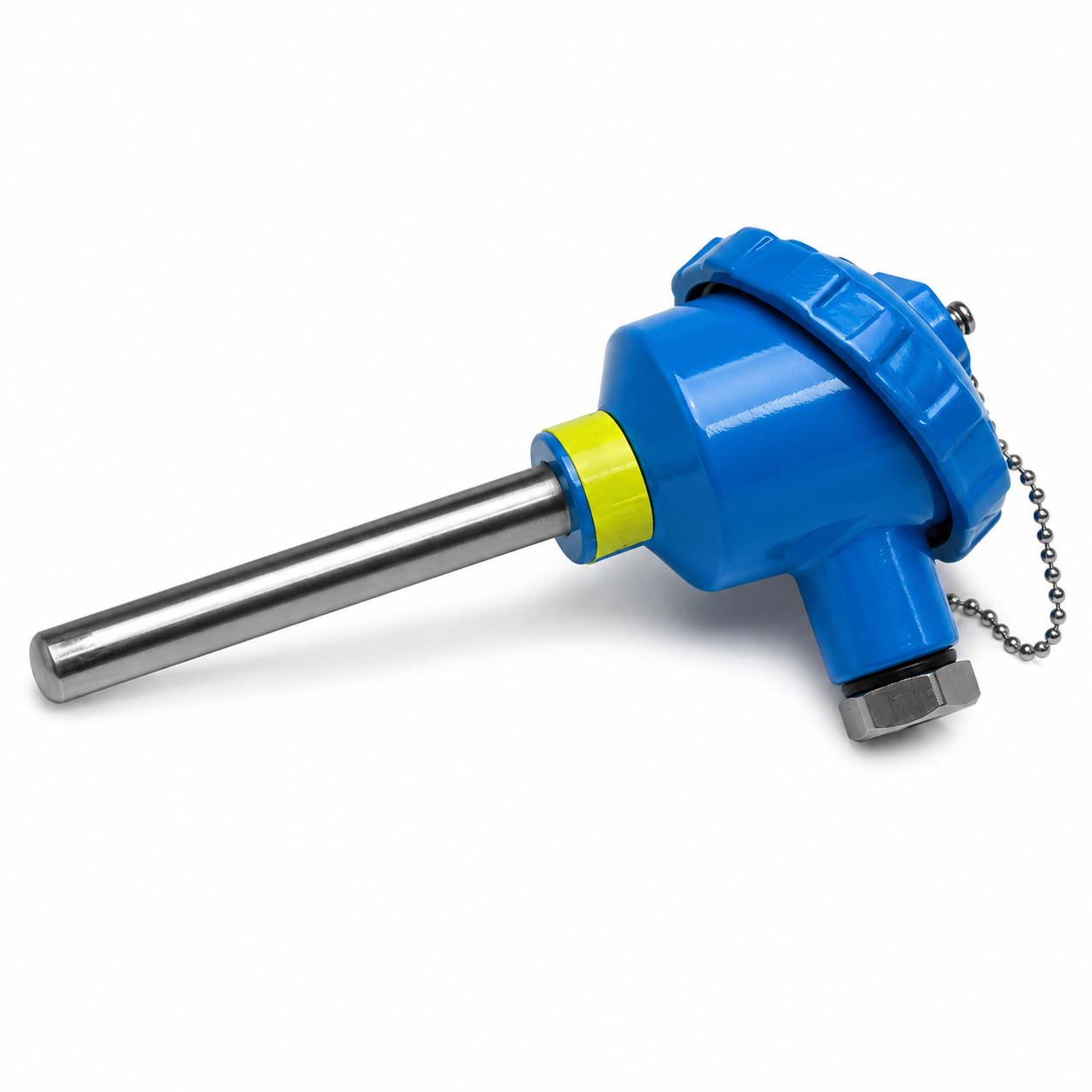

Термопара ТХК-10-1-101 — промышленный термоэлектрический преобразователь температуры с защитной арматурой Ø10 мм
Термопара ТХК-10-1-101 применяется как первичный преобразователь температуры в промышленных системах измерения, регулирования и автоматизации. Датчик преобразует температуру рабочей среды в термоэлектрический сигнал, который передается на измерительный прибор, регулятор температуры, контроллер, регистратор или систему АСУ ТП.
Модель выполнена с защитной арматурой диаметром 10 мм, что обеспечивает хорошую механическую прочность и защиту чувствительного элемента от воздействия рабочей среды. Материал защитной арматуры — сталь 12Х18Н10Т, которая широко применяется в промышленности благодаря стойкости к коррозии, температурным нагрузкам и воздействию большинства неагрессивных технологических сред.
Термопара подходит для контроля температуры жидких и газообразных сред, воздуха, пара, технологических жидкостей, тепловых агрегатов и оборудования, где требуется надежный промышленный датчик с устойчивой защитной конструкцией.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термоэлектрический преобразователь температуры |
| Модель | ТХК-10-1-101 |
| Назначение | Измерение температуры в промышленных процессах |
| Диапазон измеряемых температур | –40…+700 °C |
| Номинальная температура применения | +600 °C |
| Материал защитной арматуры | Сталь 12Х18Н10Т |
| Диаметр защитной арматуры | 10 мм |
| Монтажная длина | 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм |
| Класс допуска | 2 класс |
| Допускаемое отклонение | ±2,5 °C от 0 до 360 °C; выше — по формуле допуска ГОСТ |
| Тип подключения | К измерительному прибору, регулятору, контроллеру или АСУ ТП |
| Рабочая среда | Газ, воздух, пар, жидкие среды, технологические процессы |
| Материал корпуса / арматуры | Нержавеющая сталь 12Х18Н10Т |
| Применение | Трубопроводы, емкости, котельные, тепловые установки, сушильные камеры, промышленное оборудование |
Важное уточнение по маркировке
В названии указано ТХК-10-1-101, что обычно подразумевает термопару ТХК / хромель-копель / тип L. Но в найденном описании этой позиции характеристика указана как ТХА (K). Поэтому для сайта лучше использовать аккуратную формулировку:
“Тип чувствительного элемента уточняется по исполнению: ТХК / тип L или ТХА / тип K.”
Так вы не ошибетесь в карточке товара, если поставщик присылает разные исполнения под похожей маркировкой.
Область применения
Термопара ТХК-10-1-101 применяется для контроля температуры в различных промышленных процессах:
- трубопроводы воды, пара, воздуха и газа;
- технологические емкости и резервуары;
- котельные установки;
- теплообменники;
- сушильные камеры;
- промышленные печи;
- тепловые агрегаты;
- вентиляционные и газовые каналы;
- технологические линии;
- энергетика и теплоэнергетика;
- машиностроение;
- химическая и нефтехимическая промышленность;
- системы автоматического регулирования температуры.
Преимущества ТХК-10-1-101
1. Прочная защитная арматура Ø10 мм
Диаметр 10 мм обеспечивает надежную механическую защиту чувствительного элемента и устойчивость к промышленным условиям эксплуатации.
2. Материал 12Х18Н10Т
Нержавеющая сталь 12Х18Н10Т подходит для большинства общепромышленных сред, включая воздух, пар, воду и неагрессивные технологические жидкости.
3. Широкий выбор монтажной длины
Доступные длины от 120 до 3150 мм позволяют подобрать датчик под разные глубины установки и конструкцию оборудования.
4. Рабочий диапазон до +700 °C
Модель подходит для средне- и высокотемпературных технологических процессов.
5. Совместимость с промышленной автоматикой
Термопара может подключаться к регуляторам температуры, измерительным приборам, контроллерам, регистраторам и системам АСУ ТП.
Рекомендации по подбору
При заказе ТХК-10-1-101 желательно уточнить:
- точный тип чувствительного элемента: ТХК / L или ТХА / K;
- требуемую монтажную длину;
- рабочую температуру;
- тип среды: газ, пар, жидкость, воздух;
- давление в процессе;
- способ монтажа;
- необходимость поверки или калибровки;
- количество изделий;
- требования к подключению.
