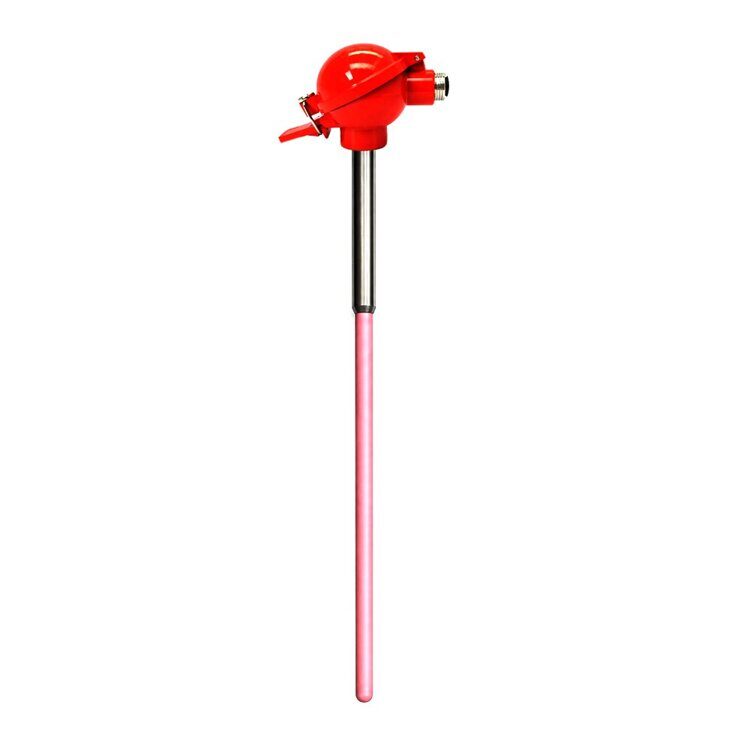

Керамическая термопара типа S с графитовым чехлом
Основные преимущества
- Высокая точность измерения температуры.
- Рабочая температура до 1600 °C (кратковременно до 1700 °C).
- Термоэлектроды из благородных металлов PtRh10-Pt (тип S).
- Высокая долговременная стабильность характеристик.
- Отличная стойкость к окислению и коррозии.
- Защитный графитовый чехол увеличивает срок службы при работе с расплавами цветных металлов.
- Высокая механическая прочность.
- Быстрый отклик на изменение температуры.
- Возможность изготовления по индивидуальным размерам заказчика.

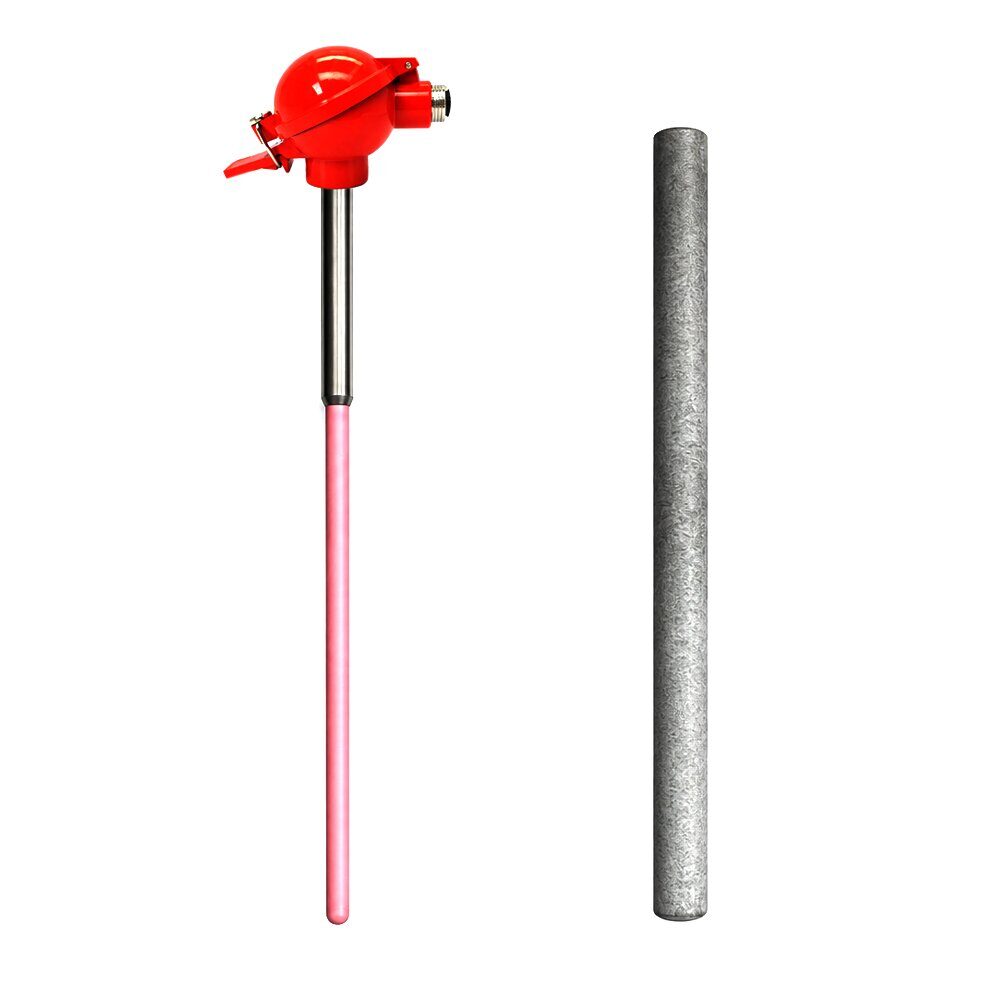

Конструкция
Термопара состоит из следующих элементов:
- термоэлектродов типа S (PtRh10-Pt);
- высокопрочной керамической защитной трубки;
- графитового защитного чехла;
- металлической монтажной арматуры;
- соединительной головки (тип B или аналогичной);
- керамических изоляторов.
Конструкция обеспечивает надежную защиту чувствительного элемента даже при длительной эксплуатации в тяжелых промышленных условиях.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип термопары | S (PtRh10-Pt) |
| Стандарт | IEC 60584 |
| Диапазон измерения | 0…1600 °C |
| Кратковременная температура | до 1700 °C |
| Класс допуска | 2 |
| Материал защитной трубки | Высокоглиноземистая керамика |
| Материал внешнего чехла | Графит |
| Материал головки | Алюминиевый сплав |
| Степень защиты | IP65 (в зависимости от исполнения) |
| Длина погружной части | По заказу |
| Диаметр защитной трубки | По заказу |
Области применения
- Литейное производство.
- Производство алюминия.
- Производство меди.
- Производство бронзы и латуни.
- Индукционные печи.
- Плавильные печи.
- Термические печи.
- Производство стекла.
- Производство керамики.
- Химическая промышленность.
- Научно-исследовательские лаборатории.
- Высокотемпературные технологические процессы.

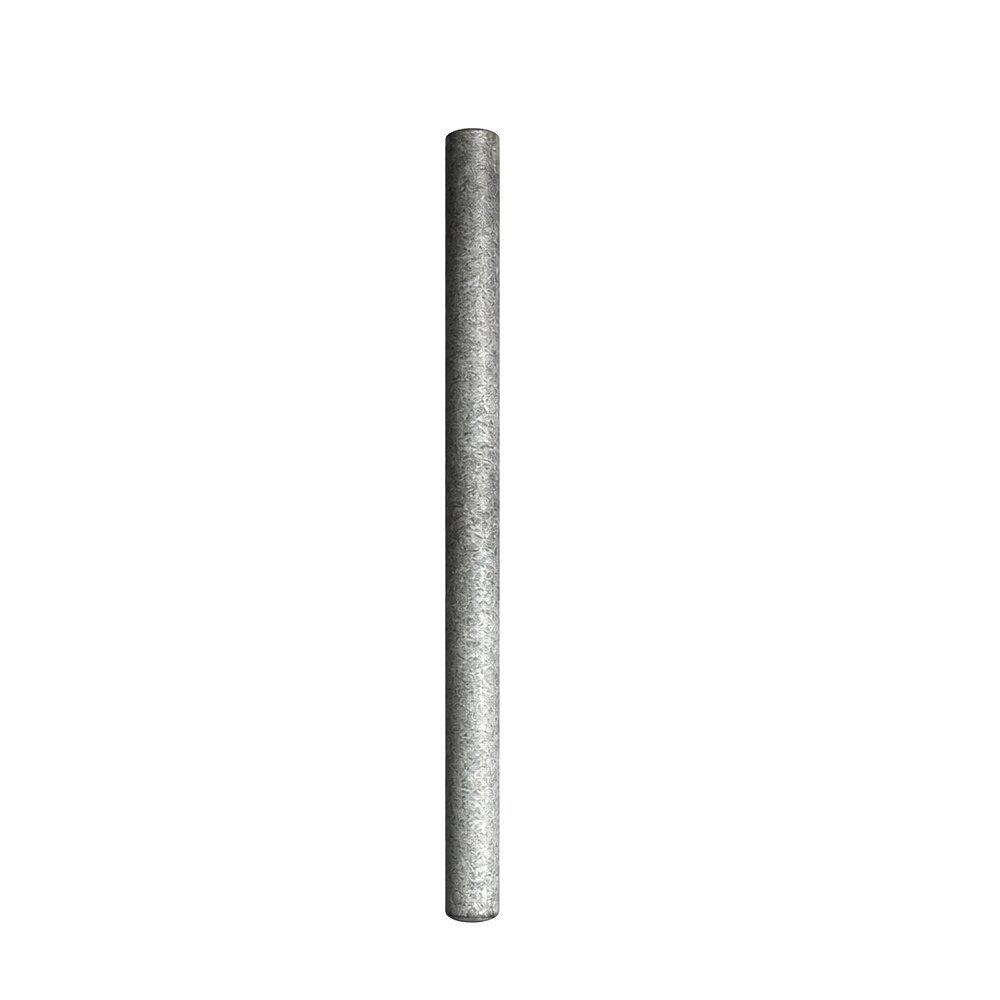

Особенности графитового чехла
Графитовый чехол значительно увеличивает ресурс термопары при работе с расплавленными цветными металлами. Он защищает керамическую трубку от механических повреждений, уменьшает вероятность термического разрушения и обеспечивает высокую теплопроводность, благодаря чему сокращается время отклика датчика.
Принцип работы
Термопара типа S работает по принципу возникновения термоэлектродвижущей силы (эффект Зеебека). При нагревании спая между платиной и платинородием возникает электрическое напряжение, величина которого пропорциональна температуре. Полученный сигнал передается на измерительный прибор, контроллер или систему автоматизации.
Преимущества использования
- Высокая точность измерений на протяжении всего срока службы.
- Минимальный дрейф характеристик.
- Длительная эксплуатация при экстремально высоких температурах.
- Надежная работа в тяжелых промышленных условиях.
- Совместимость с большинством промышленных измерителей температуры, ПИД-регуляторов, ПЛК и систем автоматизации.
- Возможность изготовления в различных конструктивных исполнениях под требования заказчика.
Комплект поставки
- Керамическая термопара типа S с графитовым чехлом.
- Паспорт изделия.
- Руководство по эксплуатации (при необходимости).
- Упаковка для безопасной транспортировки.
