ТСМ-01 / ТСП-01 — промышленные термометры сопротивления для измерения температуры жидких и газообразных сред
ТСМ-01 и ТСП-01 относятся к термопреобразователям сопротивления. Принцип работы основан на изменении электрического сопротивления чувствительного элемента при изменении температуры.
Главное отличие между моделями:
- ТСМ-01 — медный термометр сопротивления;
- ТСП-01 — платиновый термометр сопротивления.
ТСМ-01 обычно применяется в умеренных температурных диапазонах, где требуется надежное и экономичное измерение температуры. ТСП-01 используется там, где необходим более широкий температурный диапазон, высокая стабильность и повышенная точность измерения.

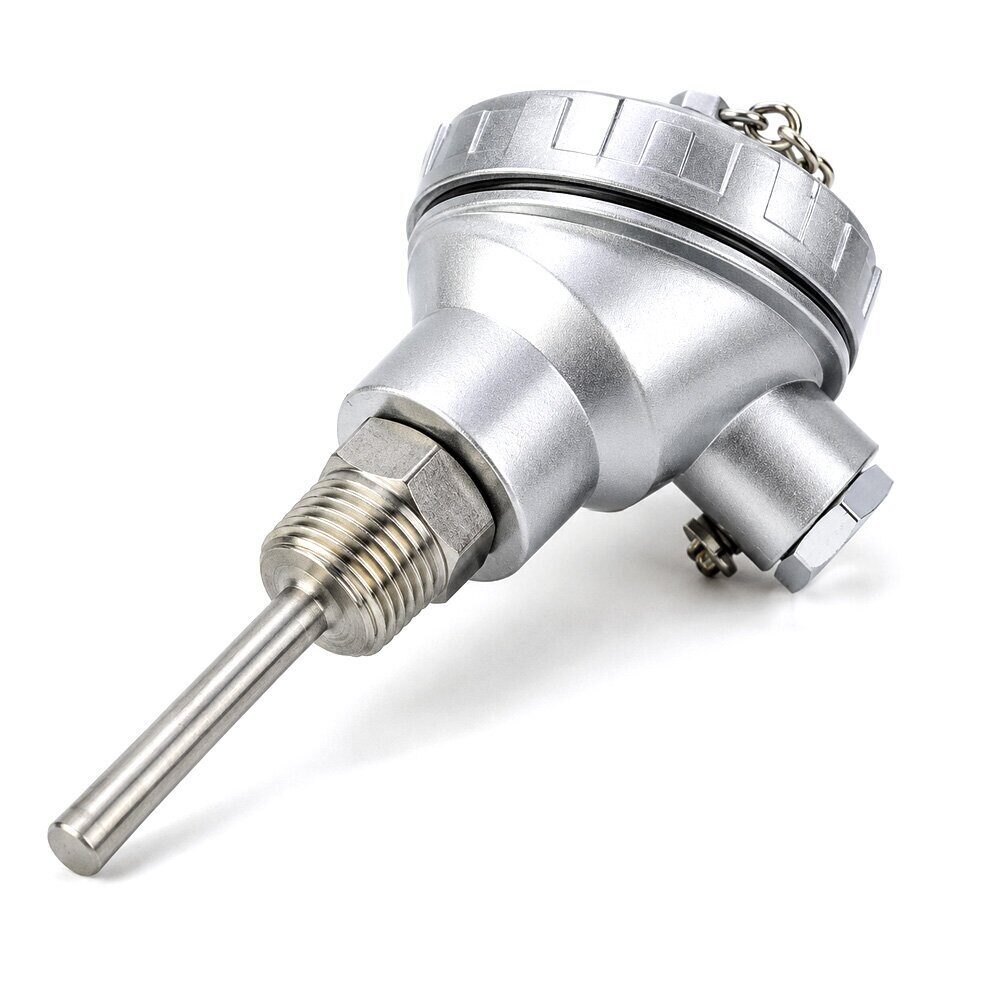

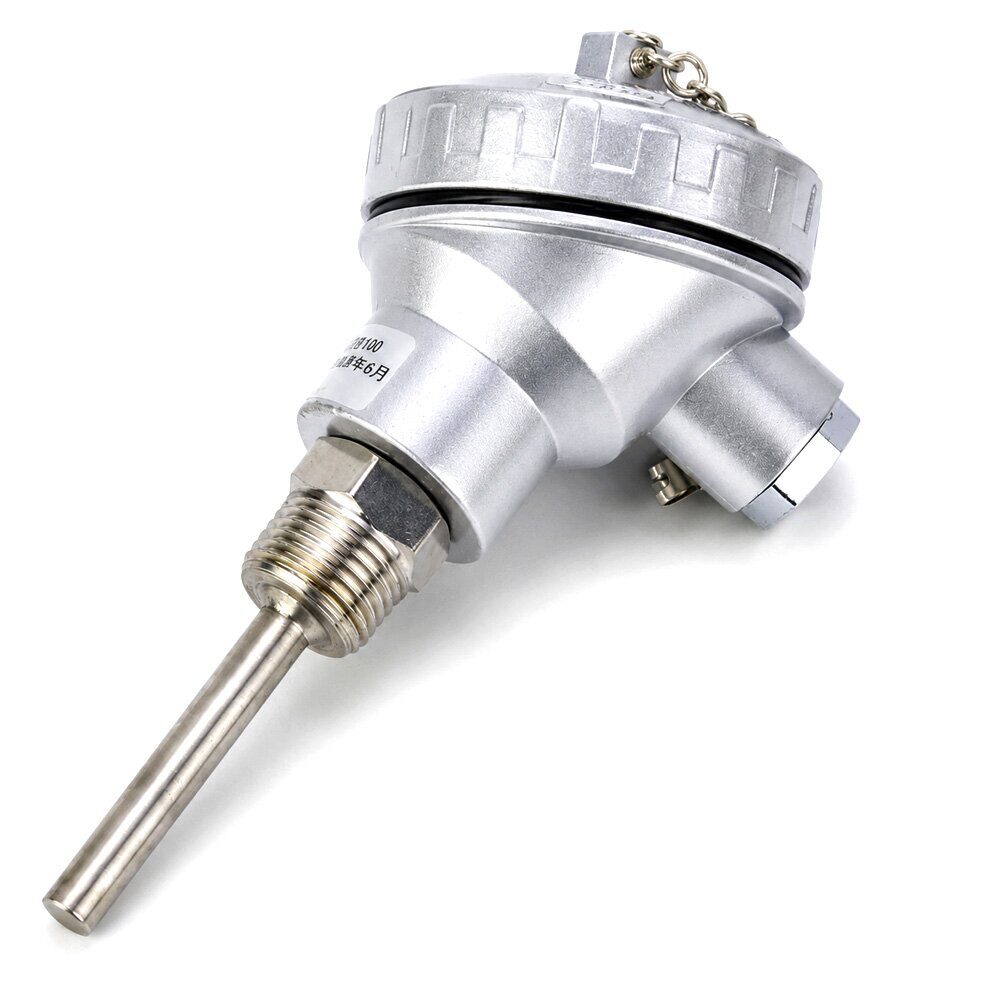

Термометры сопротивления ТСМ-01 / ТСП-01 могут оснащаться соединительной головкой из термостойкой пластмассы или алюминиевого сплава, иметь разные варианты защитной арматуры, монтажной длины, степени защиты и исполнения. Для серии также доступны общепромышленные и взрывозащищенные исполнения Exia с искробезопасной электрической цепью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Термометр сопротивления / термопреобразователь сопротивления |
| Модели | ТСМ-01 / ТСП-01 |
| Тип ТСМ-01 | Медный термопреобразователь сопротивления |
| Тип ТСП-01 | Платиновый термопреобразователь сопротивления |
| НСХ | 100М, 100П, Pt100 — зависит от исполнения |
| Измеряемая среда | Жидкие и газообразные среды |
| Диапазон измерения | –50…+200 °C, –50…+600 °C, –50…+650 °C, –196…+400 °C, –196…+600 °C, –196…+660 °C |
| Класс допуска | AA, A, B, C |
| Схема подключения | 4-проводная |
| Количество чувствительных элементов | 1 |
| Степень защиты | IP55 / IP66 |
| Взрывозащита | Без взрывозащиты или Exia |
| Материал защитной арматуры | 12Х18Н10Т, AISI 321, AISI 316L, латунь — зависит от исполнения |
| Диаметр защитной арматуры | 1,5–10 мм или 6–16 мм, зависит от исполнения |
| Монтажная длина | от 80 до 30000 мм, зависит от исполнения |
| Условное давление | 1 МПа, 6,3 МПа, 10 МПа — зависит от модификации |
| Время термической реакции | от 8 с без гильзы; от 150 с с защитной гильзой |
| Межповерочный интервал | до 5 лет, зависит от исполнения |
| Подключение | Через соединительную головку |
| Назначение | Измерение и контроль температуры в промышленных процессах |
Технические данные по диапазонам, 4-проводной схеме подключения, классам допуска, IP55/IP66 и Exia-исполнению указываются в описаниях серии ТСМ-01 / ТСП-01.
Отличие ТСМ-01 от ТСП-01
| Параметр | ТСМ-01 | ТСП-01 |
|---|---|---|
| Чувствительный элемент | Медный | Платиновый |
| Возможная НСХ | 100М | 100П / Pt100 |
| Температурный диапазон | Обычно для умеренных температур | Более широкий диапазон, до –196…+660 °C |
| Точность и стабильность | Хорошая для стандартных задач | Выше, особенно в широком диапазоне |
| Рекомендуемое применение | Вода, воздух, пар, инженерные системы | Промышленность, энергетика, химия, точные измерения |
| Стоимость | Обычно ниже | Обычно выше |
Область применения
ТСМ-01 и ТСП-01 применяются в системах, где требуется надежный контроль температуры жидких и газообразных сред.
Основные сферы применения:
- трубопроводы воды, пара, воздуха и газа;
- котельные установки;
- теплообменники;
- технологические емкости и резервуары;
- тепловые пункты;
- системы отопления и теплоснабжения;
- вентиляционные и газовые каналы;
- химическая и нефтехимическая промышленность;
- энергетика и теплоэнергетика;
- машиностроение;
- пищевое производство;
- промышленные технологические линии;
- шкафы автоматики, регуляторы, ПЛК и АСУ ТП.
Преимущества ТСМ-01 / ТСП-01
1. Высокая точность измерения
Термометры сопротивления обеспечивают стабильное и повторяемое измерение температуры, особенно в системах автоматического контроля.
2. Широкий выбор диапазонов
В зависимости от исполнения доступны диапазоны от –50…+200 °C до –196…+660 °C, что позволяет подобрать датчик под разные технологические задачи.
3. 4-проводная схема подключения
Такая схема снижает влияние сопротивления соединительных проводов и повышает точность измерения.
4. Промышленная защитная конструкция
Защитная арматура из нержавеющей стали, AISI 321, AISI 316L или других материалов защищает чувствительный элемент от рабочей среды и механических воздействий.
5. Возможность Exia-исполнения
Для объектов с повышенными требованиями безопасности доступны исполнения с искробезопасной электрической цепью Exia.
6. Увеличенный межповерочный интервал
Для отдельных исполнений межповерочный интервал может составлять до 5 лет, что удобно для промышленных объектов и снижает затраты на обслуживание.
Рекомендации по подбору
При заказе ТСМ-01 / ТСП-01 желательно уточнить:
- тип датчика: ТСМ-01 или ТСП-01;
- НСХ: 100М, 100П или Pt100;
- рабочий температурный диапазон;
- класс допуска: AA, A, B или C;
- монтажную длину;
- диаметр защитной арматуры;
- материал защитной арматуры;
- рабочую среду;
- давление в процессе;
- степень защиты: IP55 или IP66;
- необходимость взрывозащиты Exia;
- межповерочный интервал;
- необходимость защитной гильзы.
Для стандартных инженерных задач с водой, воздухом и паром можно использовать ТСМ-01. Для более точных измерений, широкого температурного диапазона и ответственных промышленных процессов лучше выбирать ТСП-01.
