ТПС

ТУ 4211-042-39375199-17

Особенности

Представляют собой сборку термопреобразователей сопротивления различной монтажной длины на основе нагревостойкого кабеля КНМСН (ТПС 402, 403) или гибкую сильфонную трубу, с установленными внутри нее терморезисторами (ТПС 404). Число зон измерения равно числу термопреобразователей. Могут монтироваться на общем монтажном фланце по ГОСТ 33259, DIN 1092, ASME 16.5. Соединение со вторичными приборами осуществляется с помощью компенсационных проводов (ТПС 402, 404) либо коммутационной коробки (ТПС 403). В коммутационную коробку могут устанавливаться измерительные преобразователи.

Платиновые термопреобразователи (термометры) сопротивления ТСП-50П/100П/Pt100/Pt1000-Кл1-1, -Кл1-2, -Кл1-3 с клеммной головкой предназначены для непрерывного измерения температуры жидких, парообразных и газообразных сред, сыпучих сред в диапазоне от -50 до +180°С. Диаметр зонда от 5 до 10 мм. Класс А, В, С.

Платиновые термометры сопротивления ТСП-50П/100П/Pt100/Pt1000-Кл1 применяются в том числе для контроля и поддержания температуры теплоносителя в системах отопления.

Стоимость (цена) термометра сопротивления ТСП-50П/-100П/-Pt100/-Pt1000-Кл1 зависит от конструктивного исполнения (-Кл1-1, -Кл1-2, -Кл1-3, подробнее см. ниже по тексту), от цен на доп. оборудование, общего объема заказа, формы оплаты и других ценообразующих факторов

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Бескорпусные термопреобразователи, монтажная часть которых выполнена из гибкого кабеля КНМСН (кабель нагревостойкий с минеральной изоляцией в стальной оболочке с никелевыми жилами).
Материал клеммной головки – фенопласт или алюминиевый сплав.
Могут комплектоваться передвижными штуцерами.

Исполнения

ТПС 101 – общепромышленное исполнение.
ТПС 101Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1.
ТПС 101Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал оболочки кабеля

сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает 8 с

ТУ 4211-042-39375199-17
Область применения
Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Бескорпусные термопреобразователи, монтажная часть которых выполнена из гибкого кабеля КНМСН (кабель нагревостойкий с минеральной изоляцией в стальной оболочке с никелевыми жилами).
Арматура с подвижным штуцером М20×1,5 или G 1/2.
Материал клеммной головки – фенопласт или алюминиевый сплав.

Исполнение

ТПС 102 – общепромышленное исполнение.
ТПС 102Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1.
ТПС 102Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры:
сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает 8 с

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Бескорпусные термопреобразователи, монтажная часть которых выполнена из гибкого кабеля КНМСН (кабель нагревостойкий с минеральной изоляцией в стальной оболочке с никелевыми жилами).
Арматура с подвижным штуцером М20×1,5 или G 1/2.
Материал клеммной головки – фенопласт или алюминиевый сплав.

Исполнение

ТПС 103 – общепромышленное исполнение.
ТПС 103Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1.
ТПС 103Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Время термической реакции не превышает 8 с

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Термопреобразователи с защитной арматурой без монтажного элемента, могут комплектоваться передвижными штуцерами
Материал клеммной головки – фенопласт или алюминиевый сплав
Исполнения:

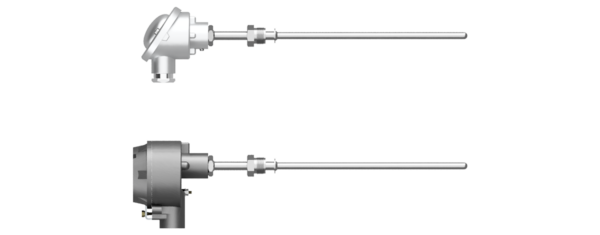

ТПС 104 – общепромышленное исполнение.
ТПС 104Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1
ТПС 104Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры:

сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает:

– 12 с для защитной арматуры диаметром 6 мм
– 20 с для защитной арматуры диаметром 8 мм
– 30 с для защитной арматуры диаметром 10 мм

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Термопреобразователи с защитной арматурой с подвижным штуцером М20×1,5 или G 1/2.
Материал клеммной головки – фенопласт или алюминиевый сплав
Исполнения

ТПС 106 – общепромышленное исполнение.
ТПС 106Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1
ТПС 106Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры

сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает

12 с для защитной арматуры диаметром 6 мм
20 с для защитной арматуры диаметром 8 мм
30 с для защитной арматуры диаметром 10 мм
Номинальное давление

Монтажные элементы рассчитаны на PN= 6,3 МПа

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Термопреобразователи с защитной арматурой с неподвижным штуцером М20×1,5 или G 1/2.
Материал клеммной головки – фенопласт или алюминиевый сплав.
Исполнения

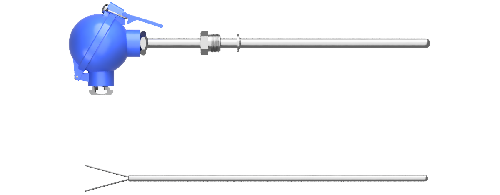

ТПС 108 – общепромышленное исполнение.
ТПС 108Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1
ТПС 108Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры

сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает

– 12 с для защитной арматуры диаметром 6 мм
– 20 с для защитной арматуры диаметром 8 мм
– 30 с для защитной арматуры диаметром 10 мм

ТУ 4211-042-39375199-17
Область применения

Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

Конструктивные особенности

Термопреобразователи с фланцем по ГОСТ 33259 либо фланцем согласно техническому заданию заказчика.
Материал клеммной головки – фенопласт или алюминиевый сплав.
Исполнения

ТПС 109 – общепромышленное исполнение.
ТПС 109Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1
ТПС 109Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры

сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает

– 12 с для защитной арматуры диаметром 6 мм
– 20 с для защитной арматуры диаметром 8 мм
– 30 с для защитной арматуры диаметром 10 мм
